【无刷直流电机】关于无刷直流电机的驱动电路IR2103S请教

2019-07-15 16:03发布

推荐课程：
张飞软硬开源，基于STM32 BLDC直流无刷电机驱动器视频套件
http://t.elecfans.com/topic/42.html?elecfans_trackid=bbs_post

用的三个IR2103S驱动6个MOSFET，这是其中一个的原理图 $$P{48NR%_C(LA}XF$H2E%7T.png$

现在出了问题电机无法启动，检测IR2013S的引脚发现，

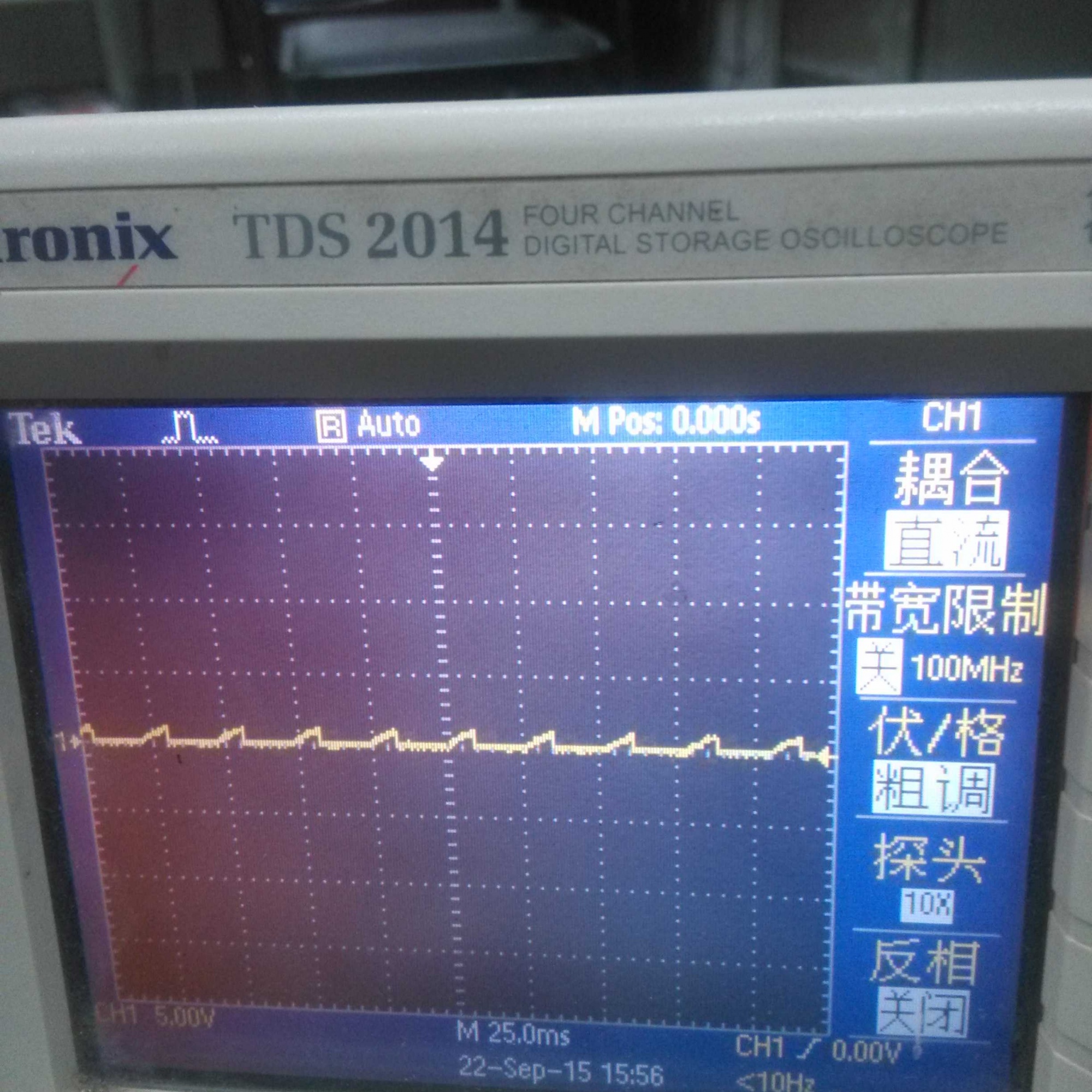

VB的波形图

HO的波形图

VS的波形图

LO的波形图

芯片提供的电压为11V，HIN和LIN的输入波形参见LO的波形图。
本来怀疑是IR2103S芯片出了问题，但是测量发现。三个IR2013S的LO波形图都正常，但是三个的HO波形图都不正常，同时3个IR2103S芯片出相同问题的可能性应该没有这么高，所以觉得可能是工作电压不对。大家知道这个芯片的工作电压吗？
大家帮忙分析分析其中的问题。
