请问LAUNCHXL2-RM46开发板中的J1是做什么用的？

2019-03-24 08:55发布

站内问答 / TI MCU
5545 1 1157

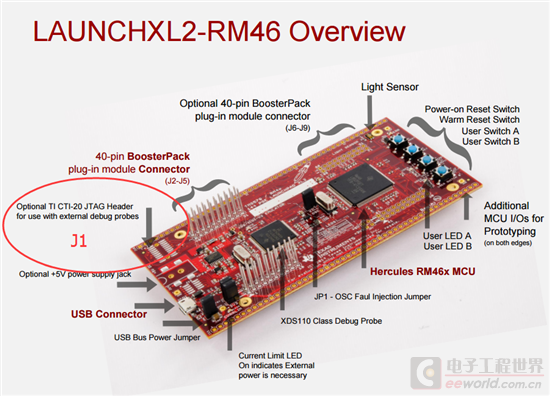

请问图中的J1是给外部芯片仿真，还是使用外部仿真器为板载RM46L852仿真？

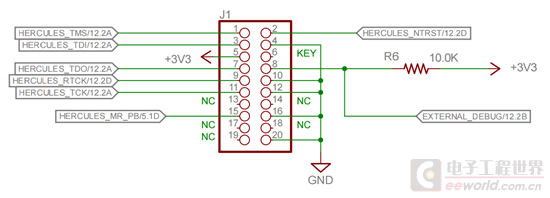

看到原理图中XDS110、RM46L852和J1是直连的，没有跳线可以断开

而且VDD3.3V也通过电层直接连接XDS110和RM46L852

不能单独为RM46L852或者XDS110供电

上电后XDS110和RM46L852都工作，而且调试连通过PCB连接无法断开

请问J1这个调试口应该如何使用？

谢谢
1.png 2.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
strong161
1楼-- · 2019-03-24 19:34
< 图上英语说的是，使有外部调试器来调板载芯片的。
