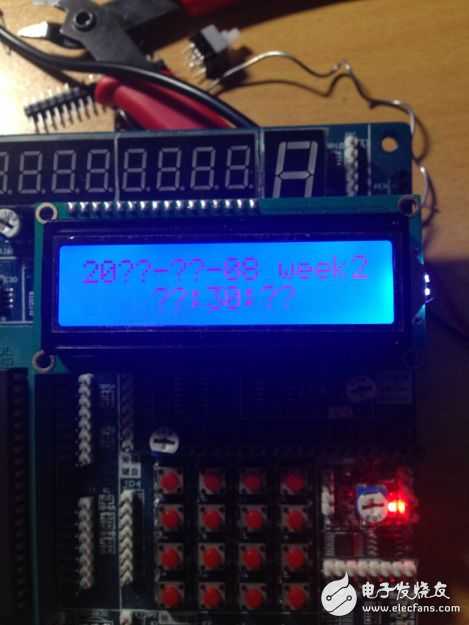

我的1602显示时钟遇到一些问题：1602显示问号不知道怎么解决

2019-07-15 16:44发布

站内问答 / 51单片机
7410 8 1324
主函数

#include <reg52.h>

sbit DS1302_CE = P3^5;
sbit DS1302_CK = P3^6;
sbit DS1302_IO = P3^4;

bit flag200ms = 0;       //200ms定时标志
unsigned char T0RH = 0;  //T0重载值的高字节
unsigned char T0RL = 0;  //T0重载值的低字节

void Configtimer0(unsigned int ms);
void InitDS1302();
void DS1302BurstRead(unsigned char *dat);
extern void InitLcd1602();
extern void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str);

void main()
{
    unsigned char psec=0xAA;  //秒备份，初值AA确保首次读取时间后会刷新显示
    unsigned char time[8];    //当前时间数组
    unsigned char str[12];    //字符串转换缓冲区

    EA = 1;           //开总中断
    ConfigTimer0(1);  //T0定时1ms
    InitDS1302();     //初始化实时时钟
    InitLcd1602();    //初始化液晶

    while (1)
    {
        if (flag200ms)  //每200ms读取依次时间
        {
            flag200ms = 0;
            DS1302BurstRead(time); //读取DS1302当前时间
            if (psec != time[0])   //检测到时间有变化时刷新显示
            {
                str[0] = '2';  //添加年份的高2位：20
                str[1] = '0';
                str[2] = (time[6] >> 4) + '0';  //“年”高位数字转换为ASCII码
                str[3] = (time[6]&0x0F) + '0';  //“年”低位数字转换为ASCII码
                str[4] = '-';  //添加日期分隔符
                str[5] = (time[4] >> 4) + '0';  //“月”
                str[6] = (time[4]&0x0F) + '0';
                str[7] = '-';
                str[8] = (time[3] >> 4) + '0';  //“日”
                str[9] = (time[3]&0x0F) + '0';
                str[10] = '';
                LcdShowStr(0, 0, str);  //显示到液晶的第一行

                str[0] = (time[5]&0x0F) + '0';  //“星期”
                str[1] = '';
                LcdShowStr(11, 0, "week");
                LcdShowStr(15, 0, str);  //显示到液晶的第一行

                str[0] = (time[2] >> 4) + '0';  //“时”
                str[1] = (time[2]&0x0F) + '0';
                str[2] = ':';  //添加时间分隔符
                str[3] = (time[1] >> 4) + '0';  //“分”
                str[4] = (time[1]&0x0F) + '0';
                str[5] = ':';
                str[6] = (time[0] >> 4) + '0';  //“秒”
                str[7] = (time[0]&0x0F) + '0';
                str[8] = '';
                LcdShowStr(4, 1, str);  //显示到液晶的第二行

                psec = time[0];  //用当前值更新上次秒数
            }
        }
    }
}

/* 发送一个字节到DS1302通信总线上 */
void DS1302ByteWrite(unsigned char dat)
{
    unsigned char mask;

    for (mask=0x01; mask!=0; mask<<=1)  //低位在前，逐位移出
    {
        if ((mask&dat) != 0) //首先输出该位数据
            DS1302_IO = 1;
        else
            DS1302_IO = 0;
        DS1302_CK = 1;       //然后拉高时钟
        DS1302_CK = 0;       //再拉低时钟，完成一个位的操作
    }
    DS1302_IO = 1;           //最后确保释放IO引脚
}
/* 由DS1302通信总线上读取一个字节 */
unsigned char DS1302ByteRead()
{
    unsigned char mask;
    unsigned char dat = 0;

    for (mask=0x01; mask!=0; mask<<=1)  //低位在前，逐位读取
    {
        if (DS1302_IO != 0)  //首先读取此时的IO引脚，并设置dat中的对应位
        {
            dat |= mask;
        }
        DS1302_CK = 1;       //然后拉高时钟
        DS1302_CK = 0;       //再拉低时钟，完成一个位的操作
    }
    return dat;              //最后返回读到的字节数据
}
/* 用单次写操作向某一寄存器写入一个字节，reg-寄存器地址，dat-待写入字节 */
void DS1302SingleWrite(unsigned char reg, unsigned char dat)
{
    DS1302_CE = 1;                   //使能片选信号
    DS1302ByteWrite((reg<<1)|0x80);  //发送写寄存器指令
    DS1302ByteWrite(dat);            //写入字节数据
    DS1302_CE = 0;                   //除能片选信号
}
/* 用单次读操作从某一寄存器读取一个字节，reg-寄存器地址，返回值-读到的字节 */
unsigned char DS1302SingleRead(unsigned char reg)
{
    unsigned char dat;

    DS1302_CE = 1;                   //使能片选信号
    DS1302ByteWrite((reg<<1)|0x81);  //发送读寄存器指令
    dat = DS1302ByteRead();          //读取字节数据
    DS1302_CE = 0;                   //除能片选信号

    return dat;
}
/* 用突发模式连续写入8个寄存器数据，dat-待写入数据指针 */
void DS1302BurstWrite(unsigned char *dat)
{
    unsigned char i;

    DS1302_CE = 1;
    DS1302ByteWrite(0xBE);  //发送突发写寄存器指令
    for (i=0; i<8; i++)     //连续写入8字节数据
    {
        DS1302ByteWrite(dat);
    }
    DS1302_CE = 0;
}
/* 用突发模式连续读取8个寄存器的数据，dat-读取数据的接收指针 */
void DS1302BurstRead(unsigned char *dat)
{
    unsigned char i;

    DS1302_CE = 1;
    DS1302ByteWrite(0xBF);  //发送突发读寄存器指令
    for (i=0; i<8; i++)     //连续读取8个字节
    {
        dat = DS1302ByteRead();
    }
    DS1302_CE = 0;
}
/* DS1302初始化，如发生掉电则重新设置初始时间 */
void InitDS1302()
{
    unsigned char dat;
    unsigned char code InitTime[] = {  //2013年10月8日 星期二 12:30:00
        0x00,0x30,0x12, 0x08, 0x10, 0x02, 0x13
    };

    DS1302_CE = 0;  //初始化DS1302通信引脚
    DS1302_CK = 0;
    dat = DS1302SingleRead(0);  //读取秒寄存器
    if ((dat & 0x80) != 0)      //由秒寄存器最高位CH的值判断DS1302是否已停止
    {
        DS1302SingleWrite(7, 0x00);  //撤销写保护以允许写入数据
        DS1302BurstWrite(InitTime);  //设置DS1302为默认的初始时间
    }
}
/* 配置并启动T0，ms-T0定时时间 */
void ConfigTimer0(unsigned int ms)
{
    unsigned long tmp;  //临时变量

    tmp = 11059200 / 12;      //定时器计数频率
    tmp = (tmp * ms) / 1000;  //计算所需的计数值
    tmp = 65536 - tmp;        //计算定时器重载值
    tmp = tmp + 12;           //补偿中断响应延时造成的误差
    T0RH = (unsigned char)(tmp>>8);  //定时器重载值拆分为高低字节
    T0RL = (unsigned char)tmp;
    TMOD &= 0xF0;   //清零T0的控制位
    TMOD |= 0x01;   //配置T0为模式1
    TH0 = T0RH;     //加载T0重载值
    TL0 = T0RL;
    ET0 = 1;        //使能T0中断
    TR0 = 1;        //启动T0
}
/* T0中断服务函数，执行200ms定时 */
void InterruptTimer0() interrupt 1
{
    static unsigned char tmr200ms = 0;

    TH0 = T0RH;  //重新加载重载值
    TL0 = T0RL;
    tmr200ms++;
    if (tmr200ms >= 200)  //定时200ms
    {
        tmr200ms = 0;
        flag200ms = 1;
    }
}
子函数1602
#include <reg52.h>

#define LCD1602_DB  P0
sbit LCD1602_RS = P2^6;
sbit LCD1602_RW = P2^5;
sbit LCD1602_E  = P2^7;

/* 等待液晶准备好 */
void LcdWaitReady()
{
    unsigned char sta;

    LCD1602_DB = 0xFF;
    LCD1602_RS = 0;
    LCD1602_RW = 1;
    do {
        LCD1602_E = 1;
        sta = LCD1602_DB; //读取状态字
        LCD1602_E = 0;
    } while (sta & 0x80); //bit7等于1表示液晶正忙，重复检测直到其等于0为止
}
/* 向LCD1602液晶写入一字节命令，cmd-待写入命令值 */
void LcdWriteCmd(unsigned char cmd)
{
    LcdWaitReady();
    LCD1602_RS = 0;
    LCD1602_RW = 0;
    LCD1602_DB = cmd;
    LCD1602_E  = 1;
    LCD1602_E  = 0;
}
/* 向LCD1602液晶写入一字节数据，dat-待写入数据值 */
void LcdWriteDat(unsigned char dat)
{
    LcdWaitReady();
    LCD1602_RS = 1;
    LCD1602_RW = 0;
    LCD1602_DB = dat;
    LCD1602_E  = 1;
    LCD1602_E  = 0;
}
/* 设置显示RAM起始地址，亦即光标位置，(x,y)-对应屏幕上的字符坐标 */
void LcdSetCursor(unsigned char x, unsigned char y)
{
    unsigned char addr;

    if (y == 0)  //由输入的屏幕坐标计算显示RAM的地址
        addr = 0x00 + x;  //第一行字符地址从0x00起始
    else
        addr = 0x40 + x;  //第二行字符地址从0x40起始
    LcdWriteCmd(addr | 0x80);  //设置RAM地址
}
/* 在液晶上显示字符串，(x,y)-对应屏幕上的起始坐标，str-字符串指针 */
void LcdShowStr(unsigned char x, unsigned char y, unsigned char *str)
{
    LcdSetCursor(x, y);   //设置起始地址
    while (*str != '')  //连续写入字符串数据，直到检测到结束符
    {
        LcdWriteDat(*str++);
    }
}
/* 初始化1602液晶 */
void InitLcd1602()
{
    LcdWriteCmd(0x38);  //16*2显示，5*7点阵，8位数据接口
    LcdWriteCmd(0x0C);  //显示器开，光标关闭
    LcdWriteCmd(0x06);  //文字不动，地址自动+1
    LcdWriteCmd(0x01);  //清屏
}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
琉璃的心
1楼-- · 2019-07-15 20:17
和我一样的问题，请问解决了吗？
第四个影子333
2楼-- · 2019-07-15 23:43
 精彩回答 2  元偷偷看……
实习生12138
3楼-- · 2019-07-16 05:09
请问问题解决了吗？我也遇到了这样的问题
人中狼
4楼-- · 2019-07-16 07:36
实习生12138 发表于 2017-12-20 14:35
请问问题解决了吗？我也遇到了这样的问题

应该是读取1302的数据有问题，1302的数据都是0-9，显示问号，代表该数据超出了0-9的范围，可以用0-9的数据代替1302的数据，如果能正确显示，那就是读取1302的数据有问题了
实习生12138
5楼-- · 2019-07-16 11:59
人中狼 发表于 2017-12-20 16:07
应该是读取1302的数据有问题，1302的数据都是0-9，显示问号，代表该数据超出了0-9的范围，可以用0-9的数据代替1302的数据，如果能正确显示，那就是读取1302的数据有问题了

好的，我来试试。
实习生12138
6楼-- · 2019-07-16 16:26
人中狼 发表于 2017-12-20 16:07
应该是读取1302的数据有问题，1302的数据都是0-9，显示问号，代表该数据超出了0-9的范围，可以用0-9的数据代替1302的数据，如果能正确显示，那就是读取1302的数据有问题了

我试了，应该是1302读取数据的问题，但是仿真是能够完美实现的，1302读取的时序我是用的开发板给的测试程序，是没有问题的，搞了一天，还是没发现问题到底出在哪儿。
