51单片机

想把方波的输入频率显示在液晶上，但是总是显示00000，有大神帮忙看下程序吗？

2019-07-15 16:51发布

站内问答 / 51单片机
8650 19 1349
本人想把50000HZ的方波频率，通过定时加中断的方法显示在液晶上，但是总是显示不出来。

定时加中断：通过定时1S，然后计算出1s内的脉冲数来计算频率。

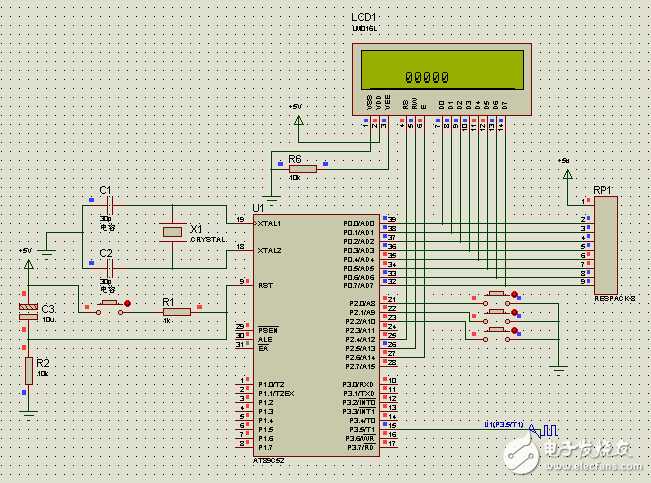

电路图如下：方波信号接在了T1口。 液晶显示器在P0口
电路图

程序如下：
  1. #include<reg52.h>
  2. #define uchar unsigned char
  3. #define uint  unsigned int

  5. uchar code count[]="0123456789";

  7. uint counter=0;        //脉冲数
  8. uint calsp;                //设定多长时间计数一次
  9. uint frequency;         //频率数值

  11. sbit rs=P2^4;
  12. sbit rw=P2^5;
  13. sbit en=P2^6;

  15. void delay(uint);
  16. void timer_init();
  17. void lcd_init();
  18. void write_cmd(uchar);
  19. void write_data(uchar);
  20. void tran();
  21. void display(uchar,uchar,uchar);
  22. void display_num();



  26. void main()  //主程序
  27. {

  29.         lcd_init();
  30.         timer_init();
  31.         while(1)
  32.         {
  33.           tran();
  34.           display_num();
  35.          }
  36. }

  38. void delay(uint num)
  39. {
  40.     uint x,y;
  41.     for(x=num;x>0;x--)
  42.     for(y=110;y>0;y--)
  43.             ;

  45. }

  47. void timer0() interrupt 1
  48. {
  49.           TH0=(65536-50000)/256;         //重新装入初值，计数时间为50ms
  50.         TL0=(65536-50000)%256;
  51.         calsp++;
  52. }

  54. void IN_T0() interrupt 0
  55. {
  56.     counter++;
  57. }

  59. void tran()
  60. {

  62.    if(calsp==20)
  63.    frequency=counter;
  64.    counter=0;    //脉冲数清零
  65.    calsp=0;                 //标志位清零
  66. }

  68. void timer_init() //定时器和外部中断初始化
  69. {
  70.         EA=1;        //开启总中断
  71.         EX0=1;        //开启外部中断0
  72.         IT0=1;        //设置成下降沿触发方式
  73.         TMOD=0x01; //设置定时器0为模式1，即16位计数模式
  74.         TH0=(65536-50000)/256;         //计数时间为50ms
  75.         TL0=(65536-50000)%256;
  76.         ET0=1;                //开启定时器0中断
  77.         TR0=1;                //启动定时器0
  78. }

  80. void write_cmd(uchar cmd)        //写命令函数
  81. {
  82.         rs=0;
  83.         rw=0;
  84.         P0=cmd;
  85.         delay(5);
  86.         en=1;
  87.         delay(5);
  88.         en=0;
  89. }
  90. void write_data(uchar dat)  //写数据函数
  91. {
  92.         rs=1;
  93.         rw=0;
  94.         P0=dat;
  95.         delay(5);
  96.         en=1;
  97.         delay(5);
  98.         en=0;
  99. }
  100. void lcd_init()        //lcd初始化
  101. {
  102.         rs=0;
  103.         rw=0;
  104.         en=0;
  105.         write_cmd(0x02);
  106.         write_cmd(0x06);
  107.         write_cmd(0x0c);
  108.         write_cmd(0x38);
  109.         write_cmd(0x01);
  110. }

  112. void display(uchar x,uchar y,uchar dat)     //液晶行和列显示，X：行  Y：列  dat:要显示的数据
  113. {
  114.         uchar m;
  115.         if(x==1)
  116.         {
  117.         m=0x40;
  118.         }
  119.         else
  120.         m=0;
  121.         m=y|m;
  122.         write_cmd(0x80+m);
  123.         write_data(dat);
  124. }


  127. void display_num()
  128. {
  129.         uchar ge,shi,bai,qian,wan;
  130.         ge=frequency%10;
  131.         shi=frequency%100/10;
  132.         bai=frequency%1000/100;
  133.         qian=frequency%10000/1000;
  134.         wan=frequency%100000/10000;
  135.
  136.         display(1,8,count[ge]);
  137.         delay(1);
  138.         display(1,7,count[shi]);
  139.         delay(1);
  140.         display(1,6,count[bai]);
  141.         delay(1);
  142.         display(1,5,count[qian]);
  143.         delay(1);
  144.         display(1,4,count[wan]);
  145.         delay(1);
  146. }
复制代码

有大神帮忙看下是什么原因吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
dengxc
1楼-- · 2019-07-15 20:39
 精彩回答 2  元偷偷看……
me860
2楼-- · 2019-07-16 01:00
1，对于定时器0或计数器0，工作时只能有一个有效，不能同时工作，因为TMOD中有一个专门设置是工作在定时器方式还是计数器方式（ C/T ）
2、要使用外部计数中断，要设置计数个数

你可以用定时器1定时模式来计时，计数器0外部中断来计外部脉冲个数
liebecl
3楼-- · 2019-07-16 03:15
dengxc 发表于 2015-6-12 21:16
你的数组定义错误。

数组哪里定义错了呢，你能进一步说清楚吗？谢谢大神
liebecl
4楼-- · 2019-07-16 05:58
me860 发表于 2015-6-14 14:02
1，对于定时器0或计数器0，工作时只能有一个有效，不能同时工作，因为TMOD中有一个专门设置是工作在定时器方式还是计数器方式（ C/T ）
2、要使用外部计数中断，要设置计数个数

请问怎么用定时器1定时模式来计时，计数器0外部中断来计外部脉冲个数啊？谢谢大神啊
laocuo1142
5楼-- · 2019-07-16 06:44
你这个我看frequency=counter;需要你按键才能counter++;哈哈。。。你这个计数没看明白
laocuo1142
6楼-- · 2019-07-16 11:01
 精彩回答 2  元偷偷看……
