关于定时器通道的问题

2019-03-24 09:00发布

站内问答 / TI MCU
4131 2 1231
我使用的是MSP430G2553，我希望使用定时器TimerA0通道1的中断，按照用户手册所说，为了设定定时时间，应该设置TACCR1，并在中断中根据TAIV来判断是否是TACCR1导致的中断。但是我在实验过程中发现，设置TACCR1并不能进入TIMER0_A1_VECTOR对应的中断，而设置TACCR0可以进入中断，而且这时竟然可以出现TAIV = 0x02的情况，即手册上所说的TACCR1导致的中断。
  1. #include <msp430.h>

  3. /*
  4. * main.c
  5. */
  6. int main(void) {
  7.     WDTCTL = WDTPW | WDTHOLD;   // Stop watchdog timer
  8.     //========设置系统时钟==========
  9.     BCSCTL1 = CALBC1_1MHZ;
  10.     DCOCTL = CALDCO_1MHZ;
  11.     BCSCTL2 |=LFXT1S1;
  12.     //========设置定时器==========
  13.     TA0CTL |= MC_1 + ID_0 + TASSEL_2;
  14.     //MC_1 : 增计数模式
  15.     //ID_0 ：输入1分频
  16.     //TASSEL_2 : 输入时钟为SCLK
  17.     TA0CCTL1|= CCIE;//使能比较中断
  18. //   TA0IV = 0x02;
  19.         TA0CCR0 = 10000;//设置比较值

  21. //    TA0CCR1 = 10000;//设置比较值
  22.     _enable_interrupts();
  23.     while(1);
  24. }


  27. //中断服务程序
  28. #pragma vector=TIMER0_A1_VECTOR//固定的格式
  29. __interrupt void Timer_A (void) //定时器A的CC0中断处理程序 必须是没有返回值的
  30. {
  31.     static unsigned int timer = 0;

  33.     switch(TA0IV){
  34.     case 0x02:
  35.         if(timer++ > 100){
  36.             timer = 0;
  37.             P1DIR |= BIT0;
  38.             P1OUT ^= BIT0;
  39.         } break;
  40.     default:
  41.         _nop();
  42.     }
  43.     _nop();
  44. }
复制代码

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
ydgpmachine
1楼-- · 2019-03-24 14:33

火火山
2楼-- · 2019-03-24 19:15

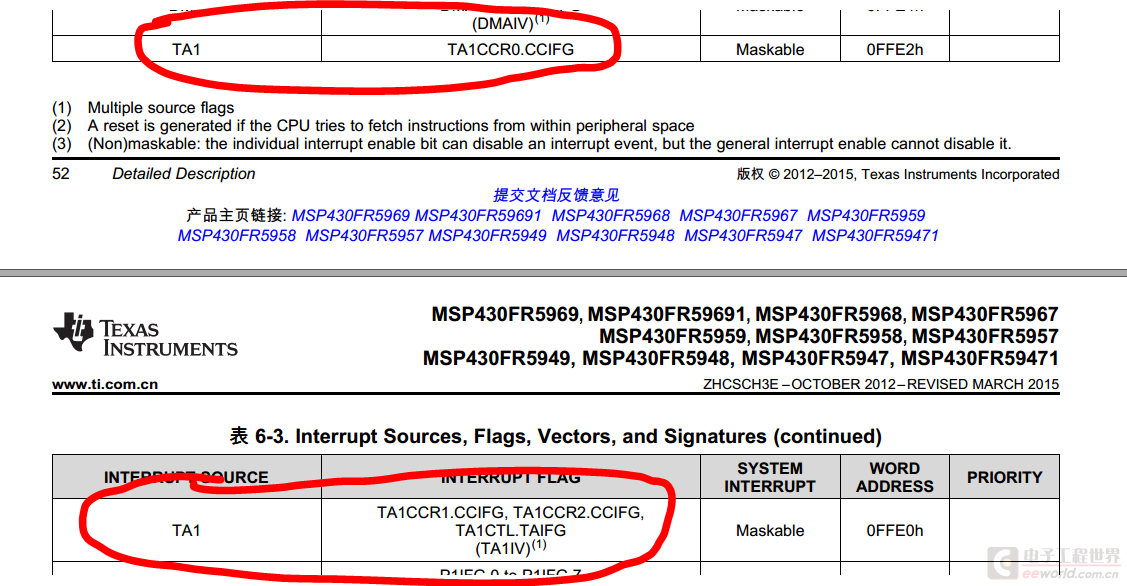

< ：TI_MSP430_内容页_SA7 --> 你需要看看，中断的向量对应好没有，TIMERA0 和 TIMERA1 的中断向量是不一样的，如图所示：
如果你说主要改一个就可以进入中断，那感觉有可能是这个问题
