这个模块我断断续续折腾了好几天
现象：驱动能力不足
具体表现：当给模块1010信号时，空载输出端口用万用表测为5v，接电机打开电源瞬间电机有转动，之后就不转了，有时候l298n芯片还会发出鸣叫，将使能a或b断开，另一端电机正常转动
自己解决方式：
我Google了下，有的说是电源问题，我就用了两个电源，一个给单片机单独供电，另一个给l298n模块供电并且共地连接，基本没有啥效果
可能是电压低了，不足以带动两个电机同时转动？我姐8.4v电源单独给驱动模块供电，并且数模共地，两电机转动但是速度并不快而且没有力量，手轻轻一碰就停了。
我将板载5v输出使能断开采用8.4v和5v同时供电，效果依旧，
我真心被这破玩意整的一点脾气都没有了，请牛人和大神给点提示和解决办法，谢谢！！！！！！原理图和模块效果图如下：
现象：驱动能力不足
具体表现：当给模块1010信号时，空载输出端口用万用表测为5v，接电机打开电源瞬间电机有转动，之后就不转了，有时候l298n芯片还会发出鸣叫，将使能a或b断开，另一端电机正常转动
自己解决方式：
我Google了下，有的说是电源问题，我就用了两个电源，一个给单片机单独供电，另一个给l298n模块供电并且共地连接，基本没有啥效果
可能是电压低了，不足以带动两个电机同时转动？我姐8.4v电源单独给驱动模块供电，并且数模共地，两电机转动但是速度并不快而且没有力量，手轻轻一碰就停了。
我将板载5v输出使能断开采用8.4v和5v同时供电，效果依旧，
我真心被这破玩意整的一点脾气都没有了，请牛人和大神给点提示和解决办法，谢谢！！！！！！原理图和模块效果图如下：
-

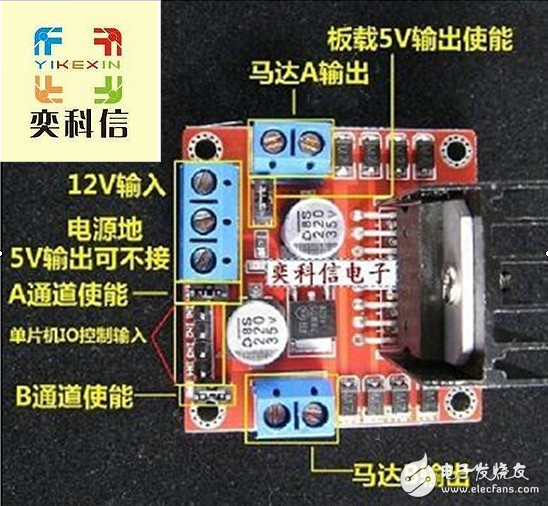

实体模块图
-
原理图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
L298N 是一种双H桥电机驱动芯片，其中每个H桥可以提供2A的电流，功率部分的供电电压范围是2.5-48v，逻辑部分5v供电，接受5vTTL电平。一般情况下，功率部分的电压应大于6V否则芯片可能不能正常工作。
具体电机功率我也不太清楚就是那种类似四驱车直流电机，3v就转动的很快了，正常工作电流不会超过500ma，他就是有问题我就特纠结，仿真没有问题，到实际电路上就一堆事~~~~
那个是指示电机转动状态的 可以不要，问题不大吧， 会走旁路的，这个模块也不是我设计的 刚刚拿回来时候是可以用的 现在不知道怎么搞得 真的是特别纠结 该不会是芯片坏了吧
A,B通道没有使能吧！
ab通道都接地了，带一个电机可以正常转动，负载两个电机时候就不行了，还有就是将输入端任意一个为高电平其他3个悬空，相应侧电机转动（in1，in2为一组；in3和in4位一组），并且同侧的另一端单独为高电平时候和之前转动情况相反，如：in1引脚置为高电平，其余3个引脚悬空，此时电机假设为正转，则当in2引脚置为高电平时候其余3个引脚悬空电机反转，当在将另外一组中的一个引脚如in3或者in4置为高电平，驱动能力明显下降，电机几乎不转了就，同组引脚给相反电平时候电机能转，但驱动稍弱点
