LPC-LINK2调试时怎么和NXP MCU LPC11E67JBD64连接

2019-07-15 17:14发布

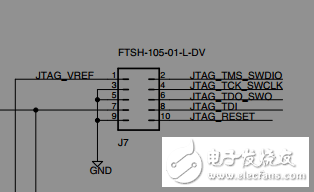

仿真器是LPC-LINK2，它的调试口如下：

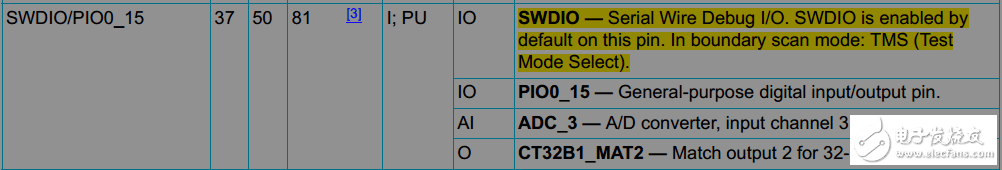

MCU是LPC11E67JBD64，规格书中如下说明，是不是说明可以用JTAG和SWD方式调试？

如下连接方式正确吗？
LPC-LINK2的1PIN，接VCC。
LPC-LINK2的6PIN，接45脚：

LPC-LINK2的8PIN，接42脚：

LPC-LIN2的4PIN，接39脚：

LPC-LINK2的第10PIN应该接下面哪个管脚呢，两个都是复位？

LPC-LINK2的第2PIN应该接下面哪个管脚呢，还是两个都接上？

MCU的规格书中没有写哪个是SWO脚，是不是没有呢？
