STC15W单片机请问各位谁用过T0时钟输TOCLKO产生PWM

2019-07-15 17:28发布

本帖最后由张全武5 于 2015-4-27 08:29 编辑

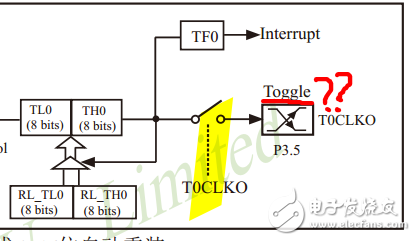

当定时器发生溢出时，输出时钟频率管脚电平会自动发生跳变，由初始的高电平到低或由初始的低电平到高跳变？？？？这样理解对吗

单片机手册的一个事例程序如下，我怎么看的PWM占空比为75%？？？哪里错了，求指教。。。不甚感激

$UO05_N{GTE2X(9T6D1_PHJO.png$

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

张全武5

1楼-- · 2019-07-15 18:17

用示波器看了一下，，，占空比25%。。。。。。。。。。。。。
T0CLKO的初始化为1或者为0，对程序产生的PWM无影响，（不是根据初始化T0CLKO的初始值，每到定时器计数溢后，发生翻转）

实验证实，应该是在定时/计数器第一次发生溢出进入中断函数时，PWM才开始为高电平。。。。以后定时/计数器溢出其T0CLKO引脚电平就会发生翻转，，
