【AWorks试用体验】+Aworks在Wince环境下通过网线(TCP/IP)下载Labview程序

2019-07-15 17:39发布

本帖最后由 jianren2 于 2015-8-22 20:41 编辑

AworksWINCE环境下通过网线连接labview   好多人都在用microUSBAworks连接使用,由于实在找不到microUSB线了,而手头正好有根网线,而官方是支持Microsoft ActiveSyncNI TPC ServceTCP/IP)连接的,看见有的小伙伴用Microsoft ActiveSync成功连接,心里那个羡慕啊!我的Aworks什么时候能跑起来啊!只怪手头没有资源啊!于是乎找度娘,官方都支持了,肯定能找到方法!工具清单1、  Aworks的核心板x12、  Aworks的显示触摸屏x13、  Microusb线x2(先找同事借用了一根)4、  5V电源插头x15、  网线x16、  Labview2012(更高的版本不支持ARM wince了)7、  2012TouchPanel(触摸屏的插件)8、  LVRTE2012SP1_Run_Time(官方推荐安装)9、  破解labview的工具NI LicenseActivator10ActiveSync4_511、测试环境win8.1所需软件下载链接如下(感谢幻影刀侠的支持)链接:http://pan.baidu.com/s/1dD11CWx 密码:zkw8
所有的工具都准备好了,就开始干活吧!
安装Labview及相关插件就按我给定的顺序来就可以了,具体的安装过程不复杂,按提示一步一步进行就可以的,安装完毕后利用破解工具破解一下,重启一下电脑就可以了;在电脑的重启过程中我们先给Awork的网线插上,一端接电脑一端接Aworks,接好后给Aworks插上电源,开机,我们会看到link灯点亮了。 1
首先要让Aworks的连网工作正常;
要想让Aworks和电脑通过TCP/IP连接上,两者的IP地址的段必须在同一段内;下面我们先设置Awrokip地址 2
打开“网络和拨号连接” 3
选择“ENET1 4
设置一下IP地址”即可,“名称服务器”不设置

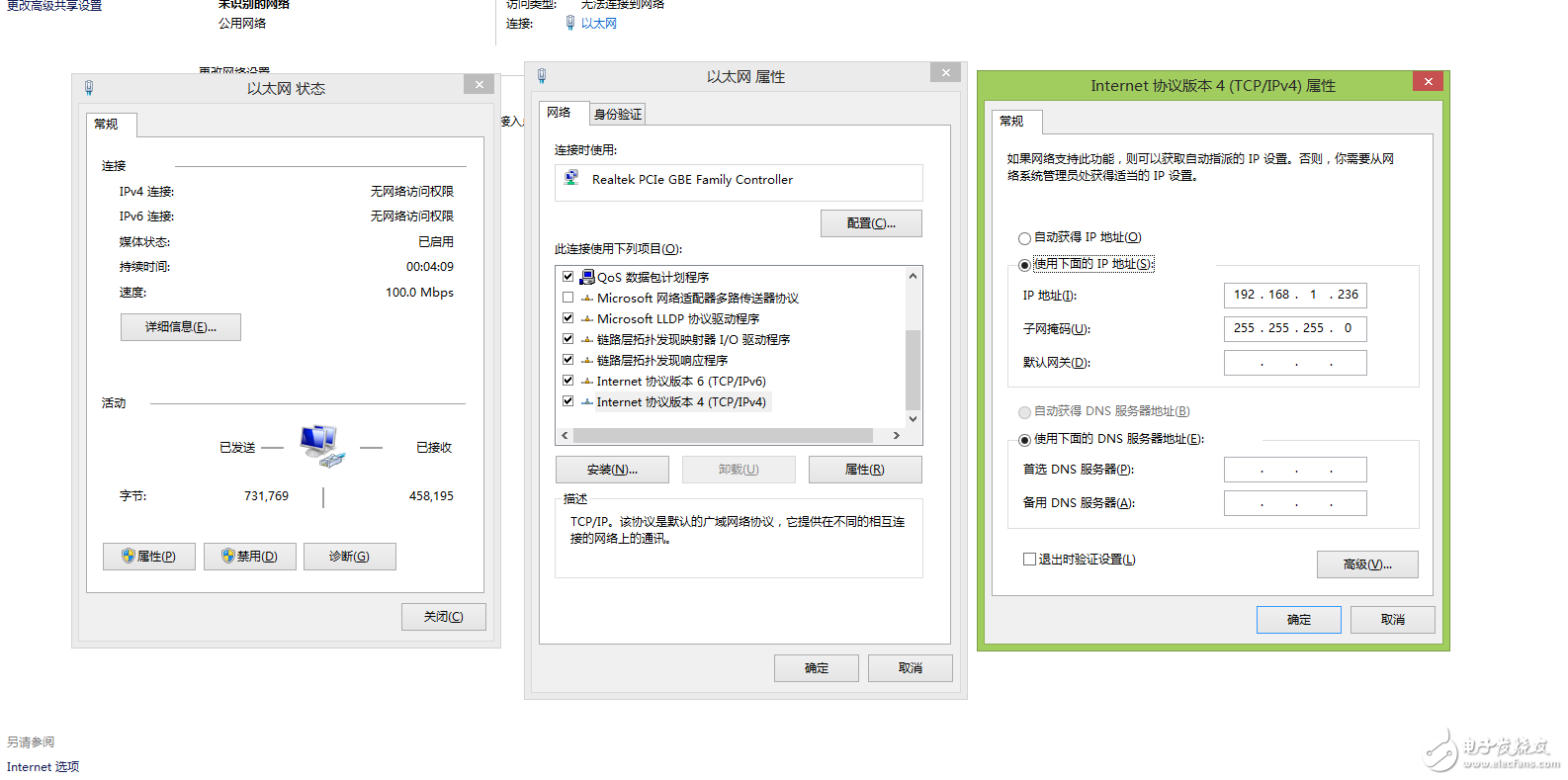

下面设置一下电脑的ip地址 5
保证在同一端即可。
下面测试一下是否能够ping通,在pc端的“运行”输出cmd,后ping目标板的IP地址 6
在目标板ping一下PC 7
8
互相ping一下,都通过了就可以了。下面的步骤很关键了决定着本次试验是否成功首先把另外一根microusb连接到AworksUSB OTG上面用来暂时的数据传输,连接成功后电脑上有Aworks的盘符很帅的盘符图标(必须连接成功)

在确保安装完了Labview2012后找到这个软件(找不到的话,到所有程序里面肯定有的) 9 双击打开 10
选择确定 11
选择否 12
保存于---选择Flash Disk(掉电文件不丢失)选择好以后确定安装即可,确定以后再到Awork上面选择安装, 13
确保安装时,安装到FlashDisk就可以 14
选择好了安装目录,点击“OK安装完毕后然后找到Labview2012官方提供的一个文件NITPCService.CAB文件位置是D:Program FilesNational InstrumentsLabVIEW 2012PDAUtilitiesNITPCServiceARM具体盘符看你的安装位置
找到NITPCService.CAB把他复制到AworksFlashDisk根目录,然后双击安装,注意也是安装到FlashDisk上面,安装完后文件自动消失,上面全部做完了就可以和Labview2012连接了,而此时你就不需要usb otg那根线了 15
16
打开Labview2012 选择创建项目后,选择“Touch Panle Project 17
直接下一步 18
如下图设定 21
20
23
点击下一步后,再点击完成即可。
在下面弹出的界面里,只设置一项即可如下图 25
设定好后点击“OK
进去Labview工程文件如下图所示 26
右击查看属性 27
Connection选择TCP/IP方式,输入好AworksIP地址后,TEST一下,如图代表测试成功了

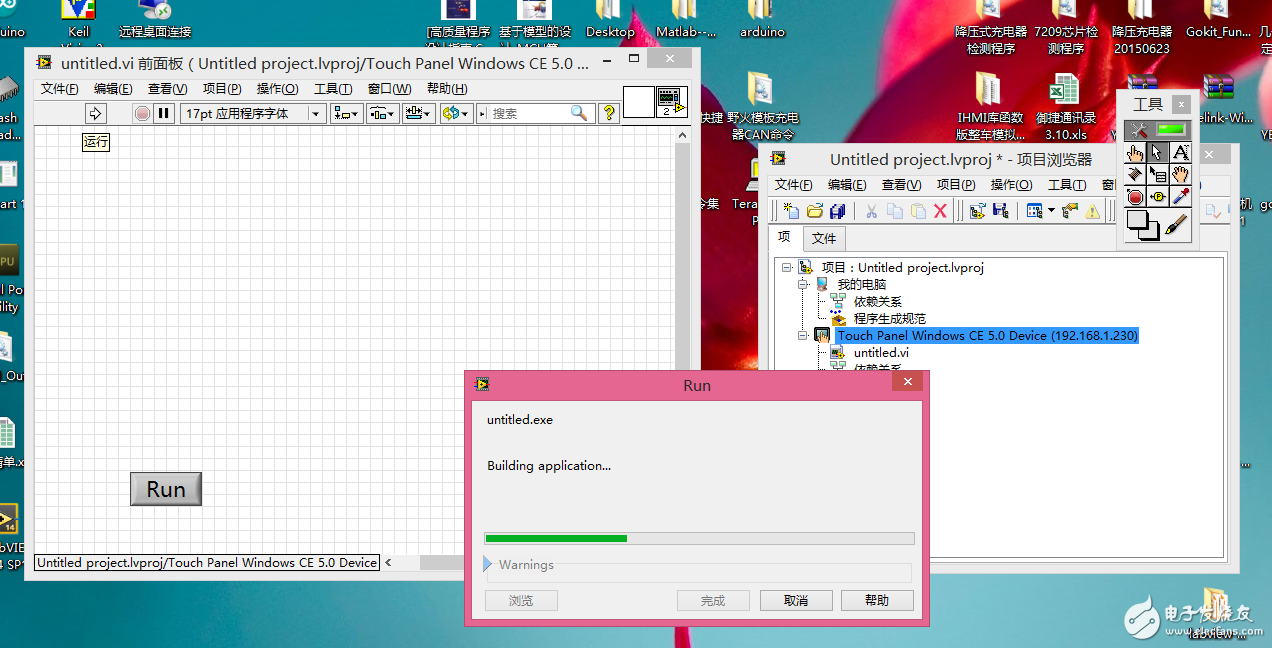

直接打开vi点击运行自动把程序下载到Aworks里面了 28
29
随便修改了一下界面,成功运行起来了 30
31
