菜鸟求帮助

2019-07-15 17:46发布

本帖最后由 403884554 于 2015-3-3 21:50 编辑

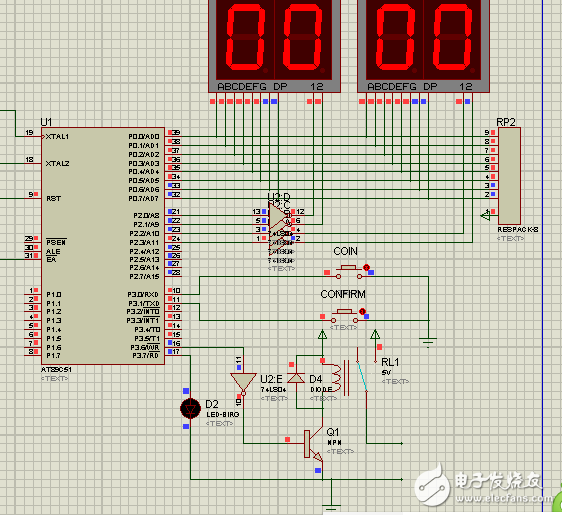

做毕业设计实物,按图接好,可数码管显示全是8888,这是个什么意思去解答,还有两位七段数码管那个1,2脚该怎么接的啊?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
狐狸叫
1楼-- · 2019-07-15 20:20
可能是程序上的问题
1.2脚是数码管里面LED的公共端,数码管如果是共阳的话,公共端要接高电平LED才可能亮
去问问同学吧
805570
2楼-- · 2019-07-16 00:56
应该是程序中共阴或共阳代码有误,1,2是数码管位选,按图接没问题。
承若0422
3楼-- · 2019-07-16 02:21
都是高手,,,,,,,,,,,,,
joinking
4楼-- · 2019-07-16 06:11
本帖最后由 joinking 于 2015-3-7 10:25 编辑

程序有问题,电路图上显示明显是动态扫描时你的位码改变时段码都是一样的。例如你要显示的是4560,本来第一位显示4,第二位显示5....第4位显示0,动态扫描时你一位从第四位开始显示的话就是段码等于P0=0x3f,位码P2=0x08,第3位的段码应该变为P0=0x6d,位码P2=0x04,结果你段码全部没改变,都是P0=0x3f。
403884554
5楼-- · 2019-07-16 07:38
 精彩回答 2  元偷偷看……
403884554
6楼-- · 2019-07-16 08:44
joinking 发表于 2015-3-7 10:17
程序有问题,电路图上显示明显是动态扫描时你的位码改变时段码都是一样的。例如你要显示的是4560,本来第一 ...

但是仿真是木有问题的啊
