使用超核库调试KL25 UART发现的疑问与解决过程

2019-07-15 17:50发布

站内问答 / NXP MCU
6622 1 1389

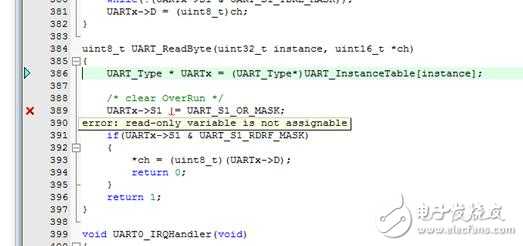

从超核库中加入串口模块时编译报错：

提示这是一个只读变量，不能写入。我跟踪到MKL25Z4.h里面发现，UART_Type结构体里面S1被定义为__I，
而__I的宏定义如下，就是用来定义一个只读的类型：
#define __I volatile const /*!< defines 'read only' permissions */

似乎这是两个地方起冲突了。原因在哪呢？
MKL25Z4.h这个文件是KEIL里自带的，不大可能会出错。但是
在参考手册上面显示，这个低5位其实是可以读写的，w1c的意思是写1清0。两个地方都没问题？
仔细看MKL25Z4.h里UART相关的部分，发现了另一个类似的结构体UART0_Type

看来问题出在这里，UART0是要跟其他的串口模块有区分开来。

下图是除UART0以外的其他串口模块S1这个寄存器的情况，全是只读的。
所以，编程的时候UART0与其他的模块要区分一下。OK，问题解决。


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
LY0206
1楼-- · 2019-07-15 19:40
其实，UART0的结构体在头文件中有自己的定义：
typedef struct {
  __IO uint8_t BDH;                                /**< UART Baud Rate Register High, offset: 0x0 */
  __IO uint8_t BDL;                                /**< UART Baud Rate Register Low, offset: 0x1 */
  __IO uint8_t C1;                                 /**< UART Control Register 1, offset: 0x2 */
  __IO uint8_t C2;                                 /**< UART Control Register 2, offset: 0x3 */
  __IO uint8_t S1;                                 /**< UART Status Register 1, offset: 0x4 */
  __IO uint8_t S2;                                 /**< UART Status Register 2, offset: 0x5 */
  __IO uint8_t C3;                                 /**< UART Control Register 3, offset: 0x6 */
  __IO uint8_t D;                                  /**< UART Data Register, offset: 0x7 */
  __IO uint8_t MA1;                                /**< UART Match Address Registers 1, offset: 0x8 */
  __IO uint8_t MA2;                                /**< UART Match Address Registers 2, offset: 0x9 */
  __IO uint8_t C4;                                 /**< UART Control Register 4, offset: 0xA */
  __IO uint8_t C5;                                 /**< UART Control Register 5, offset: 0xB */
} UART0_Type;
楼主也可以参考下官方KL25的例程
