tica, SimSun, sans-serif">图片是电路图，芯片是SOP-8封装，1脚和2脚接单片机，3脚接地，4脚接+5V, 5,6脚连在一起，7,8脚连在一起
具体功能是：1，当单片机P1输出时，芯片1脚对地测电压约 正3V，此时2脚对地电压0V，而5,6脚与7,8脚测电压约为 正4.6V
2，当单片机P2输出时，芯片1脚对地测电压约 0V，此时2脚对地电压 正3V，而5,6脚与7,8脚测电压约为 负4.6V
猜测可能是类似H桥的芯片，5,6脚和7,8脚之间接电机，可以驱动电机正反转

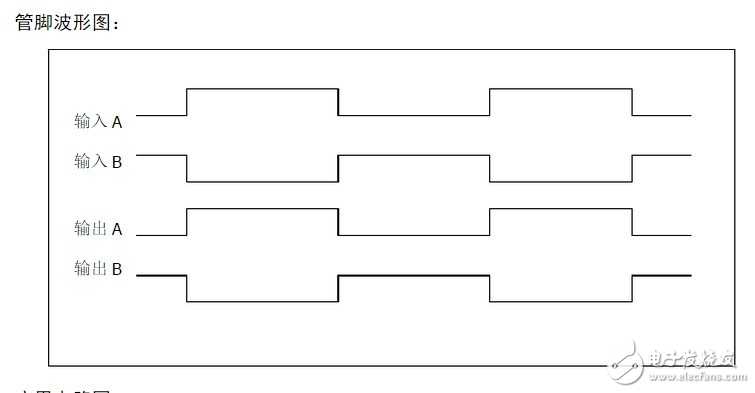

逻辑关系可能与图2相似
-
-
