【创龙TMS320C6748开发板试用】McBSP_I2S通信

2019-07-15 18:50发布

站内问答 / DSP
5338 2 1430
有谁懂或者调过I2S(IIS)通信，想请教一个问题：
       I2S通信有三根时钟信号线，分别为主时钟，帧同步（左右通道选择）时钟，位时钟。
      我将ADC配置为主设备，外部给ADC输入主时钟，由ADC产生帧同步时钟以及位时钟。
      按照ADC(PCM1804芯片)的工作原理，若输入为18.432MHz主时钟，则芯片采样率就已经定下来了，为48KHz。
理论上，由I2S通信原理可知：帧同步时钟=采样率=48KHz；位时钟=2*32(位)*采样率=3.072MHz。实际测试的信号应该如下：
主时钟：18.432MHz

帧同步时钟=采样率=48KHz

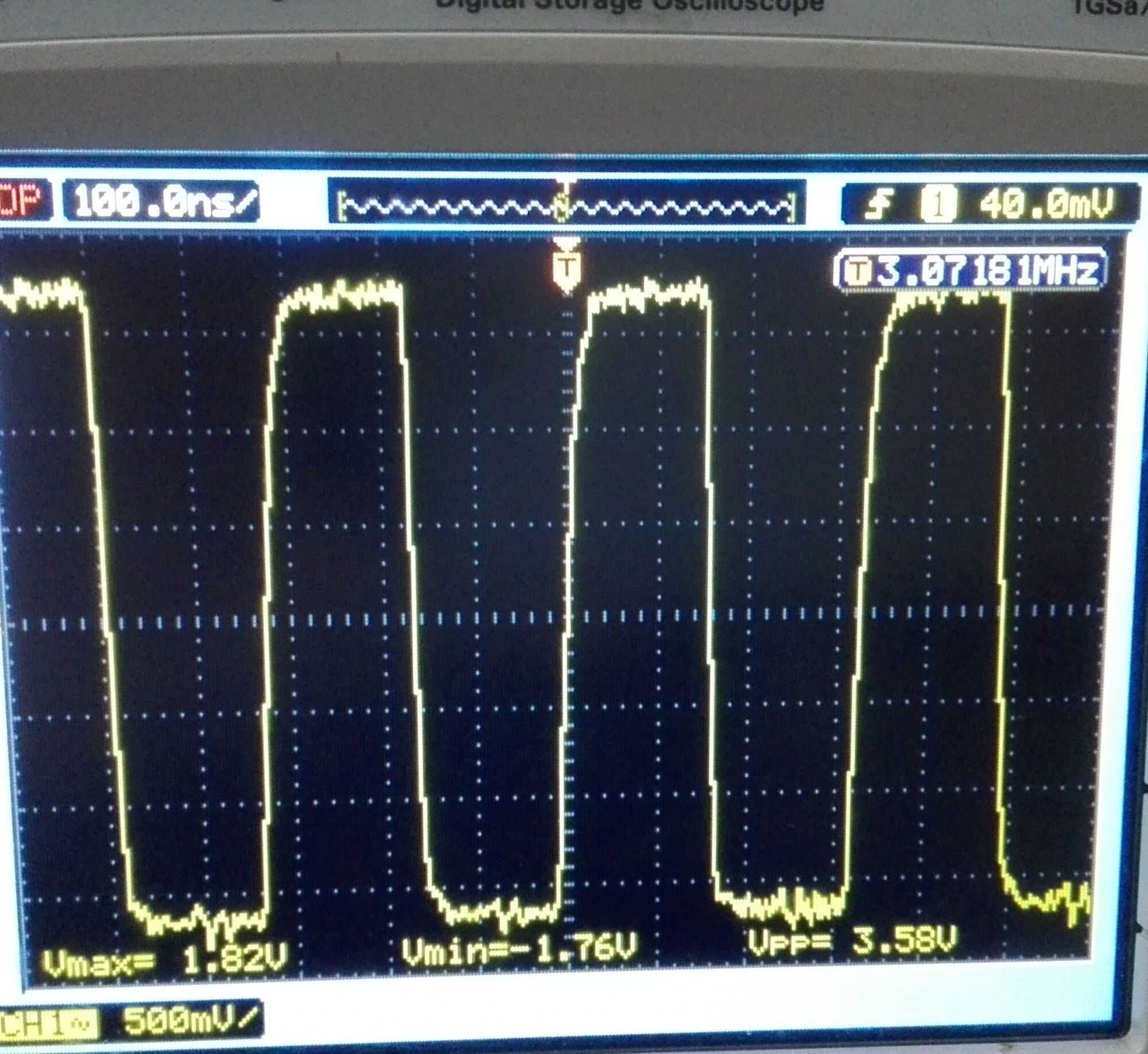

位时钟=2*32(位)*采样率=3.072MHz

问题来了：我用6748DSP实现与PCM1804的I2S通信，得到的帧时钟和位时钟在19MHz~40MHz变动，而且都不是矩形波。这是为什么呢？


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
xiaowanzihaha
1楼-- · 2019-07-15 20:21
PCM1804在iis模式下，帧时钟高低电平都有数据发送。
Mcbsp中，我在使用接受双相帧时，但PCR.FSRP这位导致帧时钟一个电平有效，故只会接受PCM1804一个通道的数据。
请问您遇到过这个问题吗？
能帮我解决这个问题吗?
不胜感激。
xiaowanzihaha
2楼-- · 2019-07-16 00:06
不介意的话，能加个qq吗。
qq:595961667
谢谢
