LED前为什么要链接一个SN74AUP1G06DCKR 漏极开路器件?

2019-03-24 09:16发布

如图: 11111.png

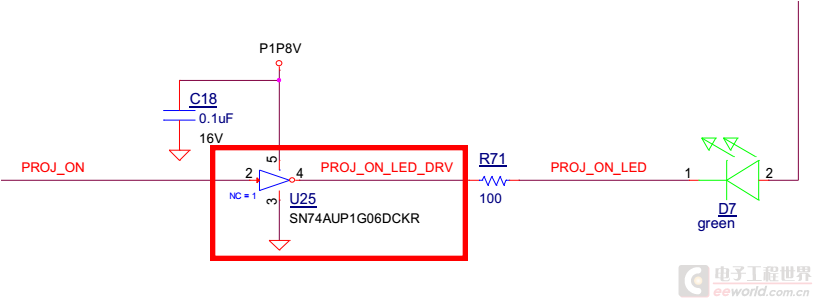

上图中的红框内的器件作用是什么?这样连接的好处是什么?
LED的2端连接的是5V电源

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
maychang
1楼-- · 2019-03-24 19:43
<
火火山 发表于 2016-6-23 14:46
好厉害呀,你怎么看出LED电流达30毫安左右的啊?根据电路图就已经可以算出来了啊?
请接收我的膝盖

膝盖,大可不必。
电源电压,你说过是5V。LED你说过是绿 {MOD}。限流电阻R71图中标注是100欧。
绿 {MOD}LED正向管压降大约2V左右,5V电源电压减去LED压降是3V左右。3V除以100欧,电流大约30mA。
这是欧姆定律。
如果LED是红 {MOD},电流会比较大,因红 {MOD}LED管压降较小。如果LED是蓝 {MOD},电流会比较小,因蓝 {MOD}LED压降大。
maychang
2楼-- · 2019-03-24 22:47
 精彩回答 2  元偷偷看……
迷途的小书童
3楼-- · 2019-03-25 00:16
8V的供电电压是不是过大了?
迷途的小书童
4楼-- · 2019-03-25 05:44
当输入为低电平时,发光二极管不亮,当输入为高电平时,发光二极管亮!
maychang
5楼-- · 2019-03-25 10:43
 精彩回答 2  元偷偷看……
火火山
6楼-- · 2019-03-25 11:02
迷途的小书童 发表于 2016-6-23 12:14
当输入为低电平时,发光二极管不亮,当输入为高电平时,发光二极管亮!

不加SN74AUP1G06DCKR 漏极开路器件也可以实现这个功能,为什么要加这个器件呢?主要是这个器件的功能
