本帖最后由 Jack315 于 2014-5-2 12:53 编辑

几点看法供LZ参考：

• 运放应该没有特别的要求，市面上常用的应该都可以的。如果LZ没把握，就选文中推荐的。
• 电路中的反馈和输出电容不是必须的。这两个电容用于滤除干扰。由于后面有单片机，滤除干扰的工作很容易由软件来完成。
• 传感器等效为一个电池。因此如果能按极性正确连接，应该可以用单电源。

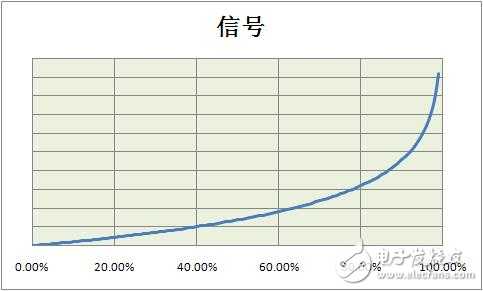

• 如图所示为氧气浓度与输出信号的关系。在正常的大气环境中（浓度：0%～30%）使用可近似按线性处理。如果要用在特殊环境中，需要另行完善。


本帖最后由 suer3000 于 2014-5-2 14:26 编辑

JACK315，能否给个你认为好用的 ICL7650引脚接线图参考下，我这方面实在太菜。 这个传感器信号漂移要如何处理呢？另外，这个传感器是否需要校准呢？比如多少输出对应多少氧含量，我应该如何来做这方面工作？

做任何测量都要校准的。简单来说就是把传感器放到不同的已知氧气浓度的环境里，然后看传感器输出是多少。

不知道所说的“传感器信号漂移”具体是指什么漂移。如果是指温度漂移，运放可选低/零温漂的。至于传感器本身，其输出除了氧气浓度意外，还与温度、湿度以及大气压力等因素有关。。。关键是精度要求是多少？哪些因素对精度有影响？

如果LZ实验室都有氧气浓度相关的实验设备以及温、湿度箱，气压计等，可以继续讨论如何做这个设计的问题；如果不具备这些条件，并要勉为其难地做这个设计（做出来也没啥意思的说），那就直接抄1楼的图，氧气浓度按下列公式计算：
传感器输出 = a * ln ( 1 / (1-浓度））； 浓度=21%时，对应传感器输出 0.10 mA。

回JACK兄弟，
我这没有相关的校准仪器。另我要的精度要求不高的，1%以内精度应该就可以了，普通民用的。
漂移是传感器手册所说的“长期漂移：<2%/月，最大5%在工作寿命”。这个要如何处理呢。
电路图我倒是想直接照搬厂家推荐的这个图，R0和Rf取值不知道有什么讲究吗。
您应该是行家吧，能否留个联系方式，或许能合作。

谢谢你的指点。我想回头直接去和生产厂家咨询下看看是否可行，不行就放弃了。我QQ 35927967
