3.3V电压控制MOC3021光耦

2019-07-15 19:57发布

站内问答 / 51单片机
4958 2 1719
使用了STM32 ,3.3V单片机输出PWM控制MOC3021光耦。光耦输出没有反应

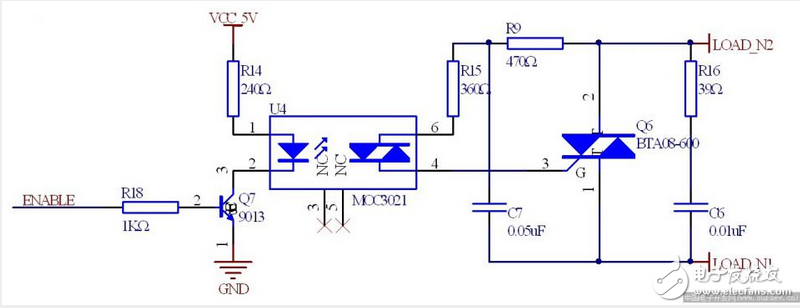

但是使用5V电压就能运行。如下图

PWM输出是波形正常，但是光耦没有输出就不清楚哪里有什么问题。

希望大师们指点。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
liuzhaoxin1020
1楼-- · 2019-07-15 22:03
不错的资料，值得收藏
幸福真简单
2楼-- · 2019-07-16 03:13
你好：
        光耦控制端的限流电阻太大了，3.3V时控制电流太小，不能打开可控硅。
