请帮我看看这样连接PL2303HX可不可以正常工作?

2019-07-15 21:13发布

大家好!我的PCB有好多错误,经过飞线、划断等,将pcb修改成了原理图中的接法。但是不稳定,有时候会被电脑标
记为未知设备,然后用烙铁重新略一下引脚,再插上就可以工作了。但总是问题多多,后来一连接就会向电脑
不断发送数据。请问,这样的电路有什么问题吗?另外,画PCB的时候需要注意哪些问题?
PCB有好多错误。板子上的VDD_232和VDD_3v3都接在了ams1117上,后来改了,把VDD_3v3和AMS1117间的连接划断了,然后把
VDD_232接在了VDD_3v3上。另外,原本该pin7接地的,画错了,成了pin6接地,修改板子的时候,我把这个pin6与地的连接划断了。
让pin6悬空。用万用表测量后,发现pin7和pin21是相通的,就没管它了。

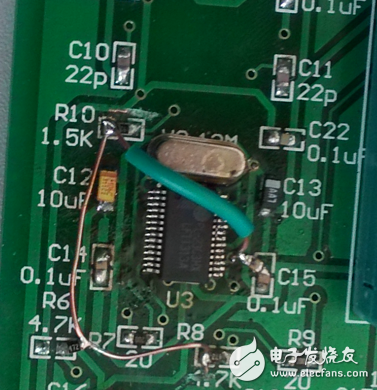

改成了下面的模样,实在没办法了
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
z00
1楼-- · 2019-07-16 02:08
还是重新做一个PCB板吧 飞线对于系统来讲肯定属于不稳定的因素
依然落叶飘零
2楼-- · 2019-07-16 04:28
我也一直想用PL2303HX自己弄一个下载器,不过他的电路实在是太复杂了,网上找的都五花八门的。附论坛里的资料,原理图和PCB.希望能帮到你。
http://bbs.elecfans.com/forum.ph ... mp;highlight=pl2303
