51单片机

Mbus主站接受电路的问题

2019-07-15 21:25发布

站内问答 / 51单片机
2829 4 1785

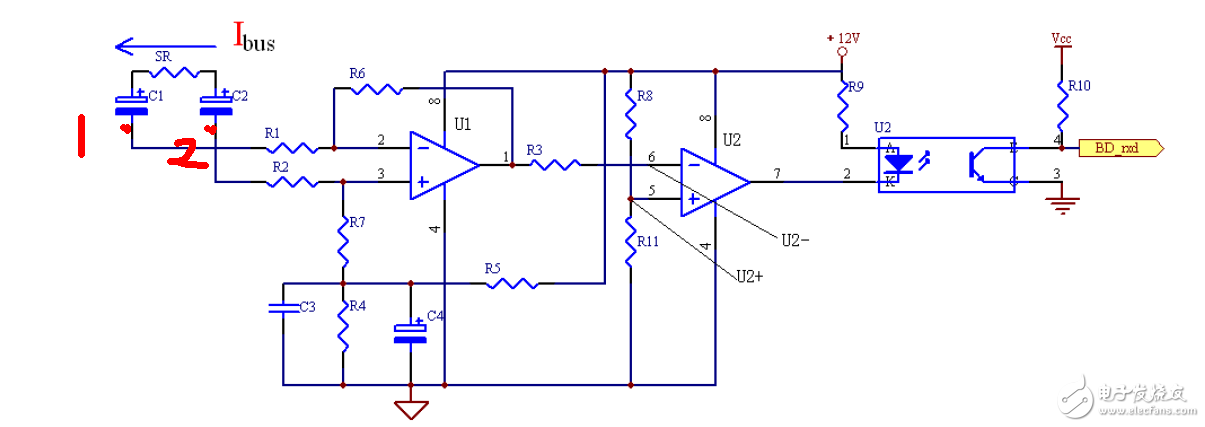

QQ截图20131205104707.png 这个电路的主要作用就是检测SR两端的电压波动，通过U1差动输入和U2的比较作用，从而实现光耦的通断
我想问的是电容C1和C2起的作用是什么？
哪位大神给指点一下吧
跪谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
zhu9611
1楼-- · 2019-07-16 01:54

lovecctv09
2楼-- · 2019-07-16 04:01
这两个电容的作用是隔直流，取总线上的电流变化部分。
lovecctv09
3楼-- · 2019-07-16 04:24
楼主可以分享一下MBUS主站电路吗？谢谢！
liuzhaoxin1020
4楼-- · 2019-07-16 10:03
 精彩回答 2  元偷偷看……
