初学单片机，自己画了一个原理图，然后自己焊接了一块单片机最小开发板。原理图如下

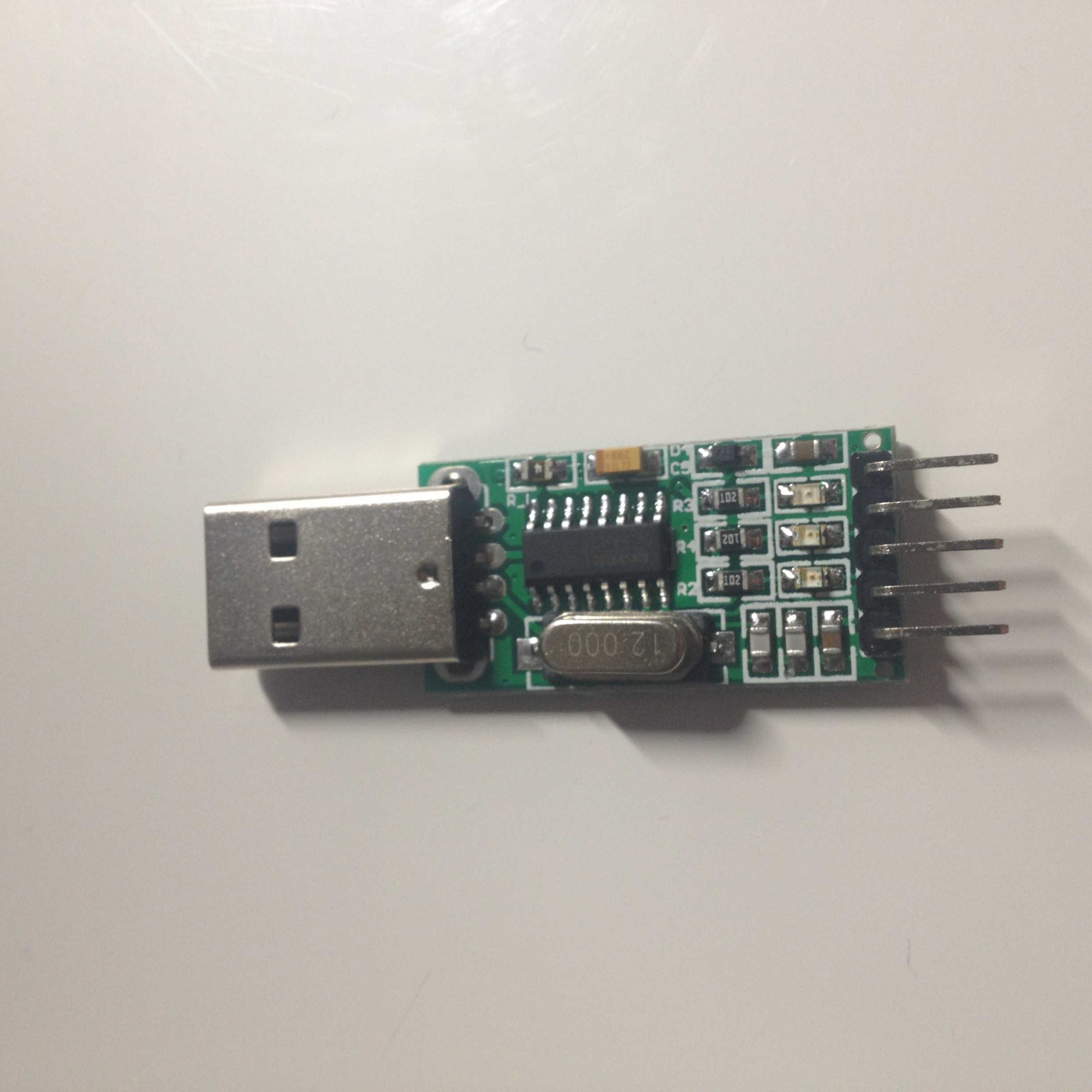

我照着这个原理图焊接的板子。单片机是STC89C52，为了能给单片机下载程序，我还买了一个CH340的下载模块，是这个样子的
我把这个CH340连到USB上，然后分别连接单片机和下载模块的GND、VCC5.0、TXD、RXD，正常下载程序，都没有问题。但是后来，问题来了。
先说第一个问题：我发现这个CH340模块，在只连接GND到单片机的情况下，不连接VCC，但是把单片机的RXD或者TXD接口连到CH340模块的VCC5.0 txd RXD 等任何引脚，我的LED电源指示灯都会亮，哪怕最上面的开关是关着的，LED也亮。。。。。。我还发现，如果四个引脚都正常连接的时候，开关关着，LED也亮，打开开关，LED变得更亮。让我感觉开关没起到作用。
第二个问题：如果VCC GND RXD TXD全部连接到CH340上面，下载没有问题。但是我如果将VCC和GND连接到另外一个5V的直流电源上，就不能下载程序了。。。一直提示请给MCU上电，但是开关的确是开着的啊，就是检测不到单片机上电了。。。
请高手帮我看看我的问题出在了哪里?
我照着这个原理图焊接的板子。单片机是STC89C52，为了能给单片机下载程序，我还买了一个CH340的下载模块，是这个样子的
我把这个CH340连到USB上，然后分别连接单片机和下载模块的GND、VCC5.0、TXD、RXD，正常下载程序，都没有问题。但是后来，问题来了。
先说第一个问题：我发现这个CH340模块，在只连接GND到单片机的情况下，不连接VCC，但是把单片机的RXD或者TXD接口连到CH340模块的VCC5.0 txd RXD 等任何引脚，我的LED电源指示灯都会亮，哪怕最上面的开关是关着的，LED也亮。。。。。。我还发现，如果四个引脚都正常连接的时候，开关关着，LED也亮，打开开关，LED变得更亮。让我感觉开关没起到作用。
第二个问题：如果VCC GND RXD TXD全部连接到CH340上面，下载没有问题。但是我如果将VCC和GND连接到另外一个5V的直流电源上，就不能下载程序了。。。一直提示请给MCU上电，但是开关的确是开着的啊，就是检测不到单片机上电了。。。
请高手帮我看看我的问题出在了哪里?
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
第二。单片机下载需要冷启动。另外需要共地。并不是外部电源供电不行，而是你没有共用一个地。
第一个问题明白了，第二个问题，你说的共地是什么意思？具体到焊接连线上？要如何连接呢？谢谢。。。。
就是说，我的CH340模块的GND端，单片机的GND端以及我的外接电源的地线这三个应该连接在一起？
是的。必须的。。。你试下
