这样用要给51单片机P0口加上拉电阻么？？

2019-07-15 21:26发布

站内问答 / 51单片机
8293 13 1131

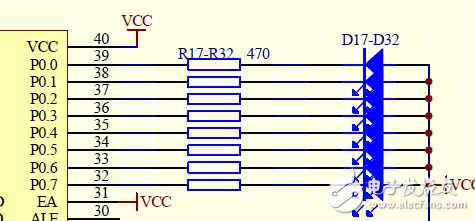

[img]file:///G:Usersqq915_000AppDataRoamingTencentUsers915844925QQWinTempRichOle4G85LDO2Q05G3]G1`J46V@L.jpg[/img]如图。。我要控制led亮。。。要加上拉电阻么？？

P0口 P0口
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
702095693
1楼-- · 2019-07-16 01:12
可以去看下P0口的位结构。P0口作为地址/数据总线口使用时，不必外加提升电阻。而作为一般I/O口使用时，需加上上拉电阻。
feifei0409
2楼-- · 2019-07-16 04:37
P0口是集电极开路输出,也就是OC门,这种结构没有输出高电平的能力
就相当于一个一端接地的开关, 按下去就输出低电平0V,断开就没有电压,是悬空状态.
至于用不用上拉电阻,取决于外部电路,如果要输出高电平控制一个器件,而这个器件本身又没有内置上拉,就必须自己接一个上拉电阻,如果要用低电平控制一个器件,则可以不用加上拉.
一般来讲,做板子时都会在P0口放一个排阻,10Kohm就可以了.
zhu9611
3楼-- · 2019-07-16 08:41
 精彩回答 2  元偷偷看……
xunqi
4楼-- · 2019-07-16 13:59

实际电路P0是要加上拉电阻.
ST_Lover
5楼-- · 2019-07-16 17:16
可以不要 这样

xiaohuoabs
6楼-- · 2019-07-16 18:41
嗯,上面的那些说得不错...P0口为集电极开路三态门,,加上拉电阻才可输出高电平,,不加的话,只可输出低电平和高阻态的.
