Cyclone5 FPGA配置管脚状态问题:

2019-07-15 21:39发布

站内问答 / FPGA
1762 4 1502
板子简介：FPGA在PS配置模式下通过ARM配置；整个电路设计正常，有其他板子已经正常跑起来了。问题板子有以下几个问题：
问题一:上电cfg，sta管脚状态异常：分别为0v，1.7v；正常的都是1.81v，问题二：手压FPGA芯片，FPGA提示配置成功，但是板子跑不起来；问题三：（1）如果是虚焊问题，问什么手压状态下，IO连接的LED灯状态也异常不亮，正常情况下：上电后IO状态应为高阻态， LED应该微亮；配置成功后，程序运行，LED闪烁高亮；（2）如果是虚焊，我们已经返厂重新焊接过，感觉虚焊这个问题不是很大。这是FPGA配置部分的电路图： FPGA配置部分电路图 1 - 副本.png

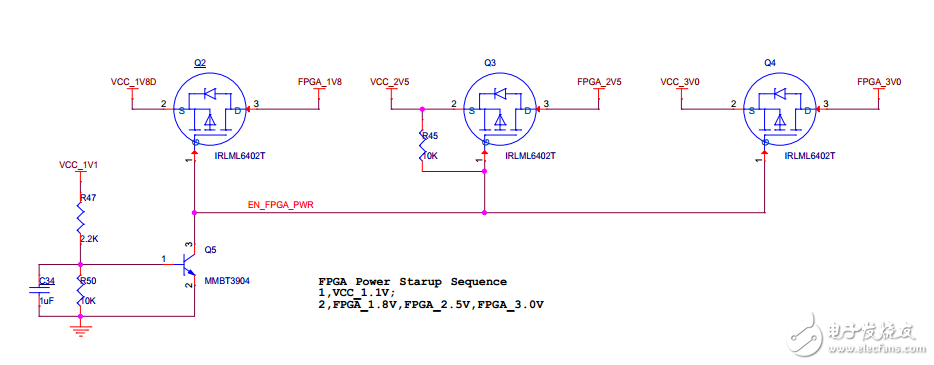

经测试：（1）FPGA核电压，IO电压均正常，（2）接入FPGA的时钟源正常。 FPGA上电时序 总结：（1）难道是芯片问题？怎么去验证和分析；（2）电源部分的问题？但是测得的各处电压均正常。下面是FPGA上电时序：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
Decoguang
1楼-- · 2019-07-16 00:46
wanna know
carthy2008
2楼-- · 2019-07-16 01:09
1.Cyclone系列FPGA没有上电时序要求。
2.配置管脚应该按芯片手册来接，MSEL管脚确认是上拉到3.3还是1.8V？
3.你选的这款FPGA是UBGA的，管脚比较密，返修的话也不一定能焊好，如果做样机，至少应      该焊接两块来验证啊！
liangtao
3楼-- · 2019-07-16 02:17
carthy2008 发表于 2017-6-6 23:39
1.Cyclone系列FPGA没有上电时序要求。
2.配置管脚应该按芯片手册来接，MSEL管脚确认是上拉到3.3还是1.8V？
3.你选的这款FPGA是UBGA的，管脚比较密，返修的话也不一定能焊好，如果做样机，至少应      该焊接两块来验证啊！

msel选择PS模式，1.8v的上拉；； 这次焊接了两块，两块板问题一致
447486939
4楼-- · 2019-07-16 06:48
必须学习一下，自己老是不会
