MSP430G2955使用SBW调试不成功!!!

2019-03-24 09:38发布

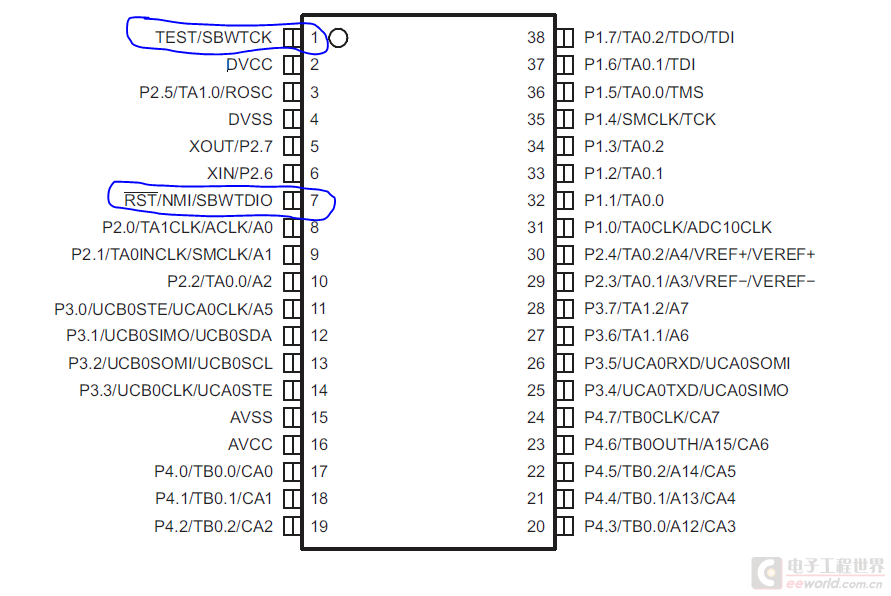

G2955的引脚图上是有SBWTCK(1号引脚)和SBWTDIO(7号引脚)的,我想应该是可以用SBW调试的。

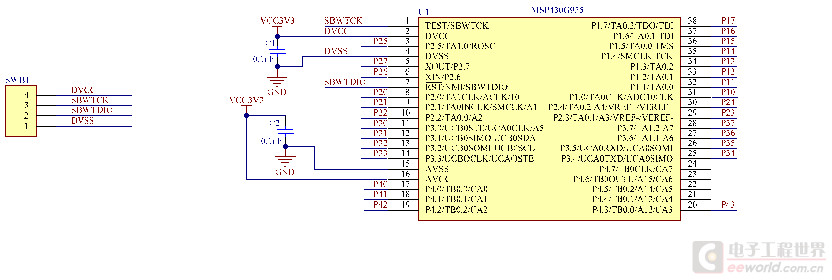

然后画了这样的原理图:

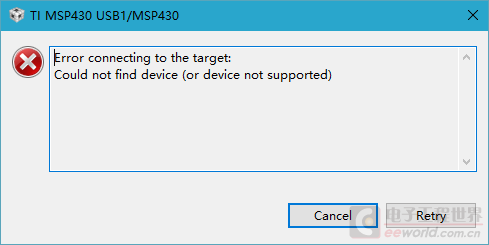

试着使用G2LaunchPad上的调试器对它进行调试,可是总是连不上器件:
现在不知到是电路有问题还是这颗芯不能使用SBW调试,希望坛友们帮忙看看
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
michael_llh
1楼-- · 2019-03-24 18:38
< 供电上面有问题吗
TWENLONG
2楼-- · 2019-03-24 22:05
 精彩回答 2  元偷偷看……
michael_llh
3楼-- · 2019-03-25 00:26
TWENLONG 发表于 2015-12-11 20:45
电源也是从G2LaunchPad上取的,换G2553倒是没啥问题

你是板子自己做的,然后想用launchpad的仿真器对吧
TWENLONG
4楼-- · 2019-03-25 01:25
michael_llh 发表于 2015-12-11 20:49
你是板子自己做的,然后想用launchpad的仿真器对吧

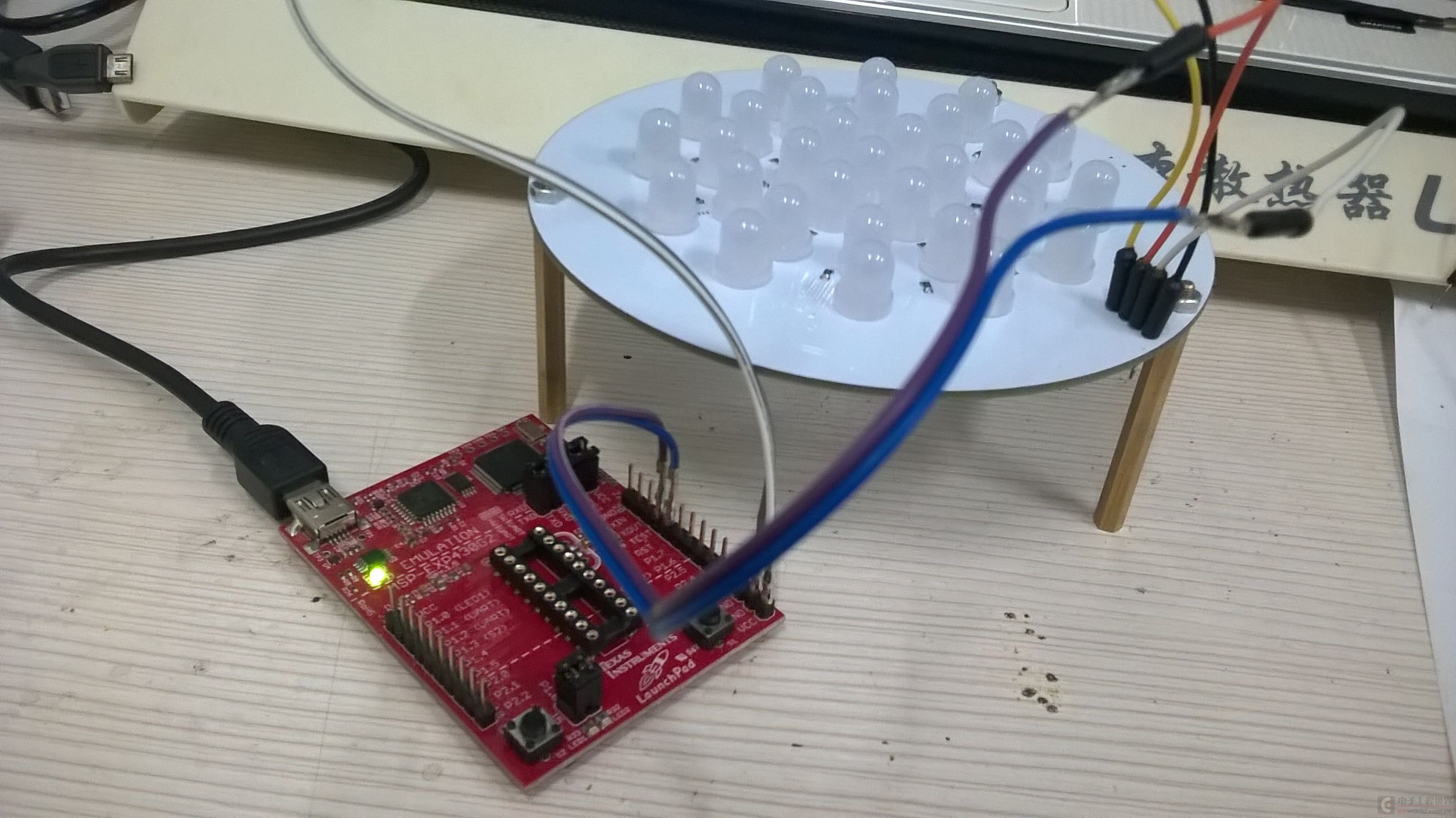

嗯,对,是这个样子的:(G2955可以用SBW,这没有问题吧) WP_20151211_20_52_19_Pro.jpg
michael_llh
5楼-- · 2019-03-25 07:24
 精彩回答 2  元偷偷看……
TWENLONG
6楼-- · 2019-03-25 07:55
michael_llh 发表于 2015-12-11 20:57
恩,没问题,那你测试一下这样子的芯片供电有没有问题,然后你看下复位电路那边对不对

供电貌似没有问题,电压大约在3.55V,但是复位电路我没有给,这会有影响吗?
