薛定谔的猫还没死 发表于 2016-10-7 14:36
嗯，是的，用verilog写器件然后生成图形加入到bdf图里去的，那些非门与门或门都是quartus自带的库，难道不是这样做么。。。。。

哦哦，你那是用的原理图输入设计。多看看别的教材吧，那种方法无法进行大规模开发，大工程总不能画一个好几百个与非门的原理图吧？学学verilog,或者vhdl语言开发才是主流。 最佳答案

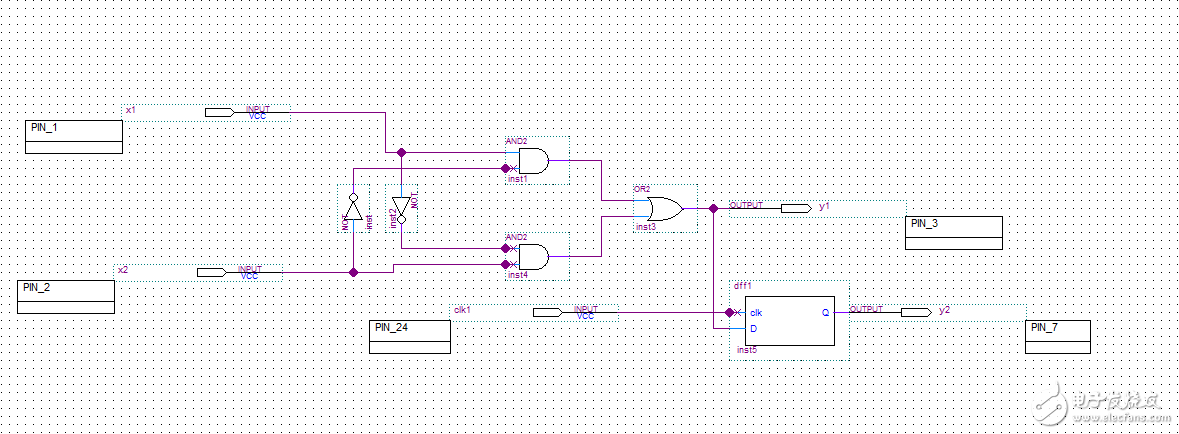

楼主出现的警告是：那几个输入输出逻辑，本来是想用clk1驱动，但是它们已经被另外一个时钟给驱动了。问题可能出在几点：1查看你Verilog/VHDL代码，是不是多写了一个时钟，2查看pin planned是不是时钟管脚用错了。最好把代码发出来看看有没有问题。

薛定谔的猫还没死 发表于 2016-10-06 17:58
因为是第一次写所以抄的是例程
代码如下：
module dff1(clk,D,Q);
output Q;
input clk,D;
reg Q;
always @(posedge clk)
Q

跟你发的图管脚名字都不一样，确定是一个代码吗？你的代码里，定义了一个输出叫D，时钟上升沿来了，D什么都没干。你抄的例程有问题吧。初学的话，最好先买个开发板，用配套的例程，随便找教材看容易进坑

昨晚在手机上看的没显示全部内容。你的代码仅仅是一个D触发器的代码。整体硬件电路描述的代码呢？你是不是用的图形输入模式直接搭出来的？

lfjd05 发表于 2016-10-7 09:59
昨晚在手机上看的没显示全部内容。你的代码仅仅是一个D触发器的代码。整体硬件电路描述的代码呢？你是不是用的图形输入模式直接搭出来的？

嗯，是的，用verilog写器件然后生成图形加入到bdf图里去的，那些非门与门或门都是quartus自带的库，难道不是这样做么。。。。。
