FPGALOVER 发表于 2016-8-14 15:05
SLL是逻辑左移位,还有一个SRL是逻辑右移位.移出后用0补.只能用于位矢量,即bit_vector.如果用于std_logic_vector,先要转换为位矢量,移完后再转化回来.
to_std_logic_vector( to_bit_vector(signal) SLL 2 ) , 将signal逻辑左移2位.

谢谢你的帮助，现在解决了。

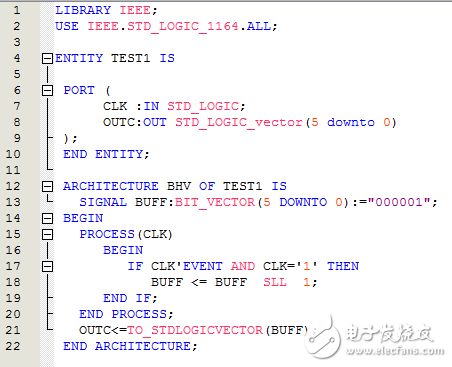

通过SLL实现五比特数的移动，另外常见的还有
SRL  逻辑右移  ---- 实现数据右移，左端补0；
SLA  算术左移  ---- 实现数据左移，同时复制最右端的位，填充在右端空出的位置；
SRA  算术右移  ---- 实现数据右移，同时复制最左端的位，填充在左端空出的位置；
ROL  循环逻辑左移 ---- 实现数据左移，从左端移出的位填充到右端空出的位置上；
ROR  循环逻辑右移 ----实现 数据右移，从右端移出的位填充到左端空出的位置上。
