单片机接受指令跳动

2019-07-15 22:33发布

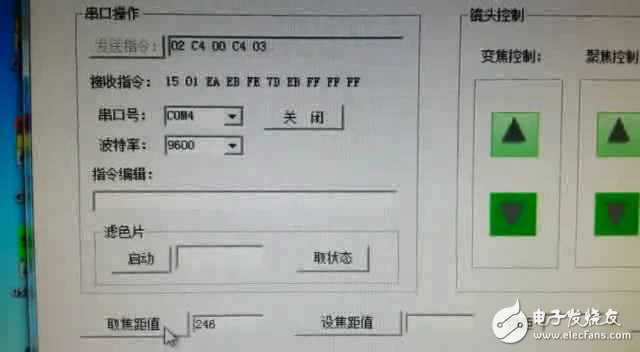

如图中所示,板子是STC的单片机控制L298,单片机的I/O口接受一个0-5V的电压反馈,通过MAX488芯片和U转串口转换器发送给电脑,格式应该是06 XX XX XX XX 03,但现在电脑接收到的反馈指令跳来跳去,长度和格式全都不稳,晶振是11.0592的,电容是22pF的,通信线30公分的双绞线,而且用串口助手发送控制指令后,单片机能控制两三次,之后就不能控了,,不知道什么原因,求前辈指点啊 接受指令跳动[00_00_02][20130911-103727-2].JPG 接受指令跳动[00_00_00][20130911-103704-0].JPG 接受指令跳动[00_00_01][20130911-103717-1].JPG


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
soul.bringer
1楼-- · 2019-07-15 23:57
 精彩回答 2  元偷偷看……
3htech
2楼-- · 2019-07-16 00:35
用调试助手看看接收的数据。。。
shanren00fa
3楼-- · 2019-07-16 03:32
这个测试软件界面,接受指令后面和串口助手一样的功能,暂时用排除法查到了原因,是422通信芯片的事情,连续换了好几个max488芯片后,没有再出错了
