问一下关于pll的问题

2019-07-15 23:00发布

站内问答 / FPGA
10549 2 1374
初学者，要用一个50MHz的时钟，生成75MHz、10MHz、10KHz、2KHz的时钟，用一个pll实现不了，就用了如下方式：
        pll1 p1(.inclk0(clk_in),.c0(clk_75M),.c1(clk_10M));
        pll2 p2(.inclk0(clk_10M),.c0(clk_2K),.c1(clk_10K));

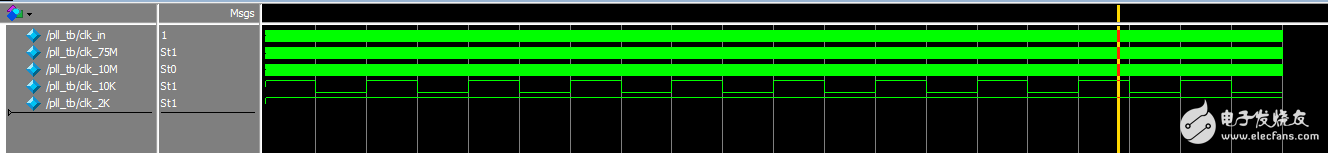

波形是：
为什么clk_2K始终是1.
还有之前试过：
        pll1 p1(.inclk0(clk_in),.c0(clk_75M),.c1(clk_10M));
        pll2 p2(.inclk0(clk_in),.c0(clk_2K),.c1(clk_10K));

modelsim直接没有波形，是一个外部始终输入不能同时用作两个pll输入吗？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
niao25754
1楼-- · 2019-07-16 01:57
支持一下，感谢分享~~~
fdms11
2楼-- · 2019-07-16 06:35
我个人的观点哦：PLL内部应该有倍频和分频以及锁相环的模块；如其倍频最大的比例为M，分频最大为N，故PLL输出的最高时钟为M*fin，最低为fin/N；
所以我觉得会不会是你的PLL分频的倍数超出了你使用的IP核的限制了
其实你没必要使用两个PLL的，10K与2K时钟可以使用always语句来分频就好了
