Virtex-II 配置回读问题

2019-07-15 23:23发布

站内问答 / FPGA
8684 1 1552
想通过SelectMAP方式回读Virtex-II的配置存储器，遇到一些问题，想请问大神。（1）手册说回读捕捉要在设计中实例化名字为 CAPTURE_VIRTEX2这个库原语，下图为我实例化的库原语，不知道对不对。
（2）手册说，回读过程发送完SHUTDOWN序列（30008001h，0000000B为SHUTDOWN指令）后，DONE信号会变低，回读完成后，再变高，但是我用逻辑分析仪观察，DONE信号一直为高电平，不知道为什么，还请大家帮忙看看，谢谢~~
回读捕捉序列2


回读捕捉序列1

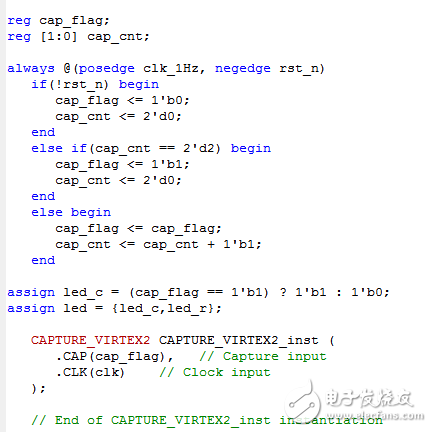

实例化CAPTURE_VIRTEX2



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
329978483
1楼-- · 2019-07-16 05:00
*************TCC相关配置****************/
    TMOD = 0x02;
    EA=1;
    ET0=1;

    TH0 = 243;     //11.0592       50Hz
    TL0 = 243;
    TR0 = 1;
/***************************************************
**函数名称：void timer0(void) interrupt 1
**函数功能：TCC中断服务函数
***************************************************/
void timer0(void) interrupt 1
{
//   count++;
    if(flag == 1)
        SEND = !SEND;
    else
         SEND = 0;
}
