安和桥丶 发表于 2015-8-18 13:28
你查一下异步的  这个实验用异步会消除前面的不定态

一个是tb  一个主程序 最佳答案

采用Moore机，画出状态图，并写出状态转移输出表。为了简单起见，我们这里采用的是无重复的序列检测。
程序代码：
module VrSMex( CLOCK, X, Z);
   input CLOCK, X;
   output Z;
   reg Z;
   reg [2:0] Sreg, Snext;
   parameter [2:0] A = 3'b000,
                   B = 3'b001,
                   C = 3'b010,
                   D = 3'b011,
                   E = 3'b100,
                                   F = 3'b101;
    always @ (posedge CLOCK)
        Sreg <= Snext;
        always @ (X, Sreg) begin
          case (Sreg)
             A:      if(X==0)  Snext = A;
                 else      Snext = B;
                 B:      if(X==0)  Snext = C;
                 else      Snext = B;
                 C:      if(X==0)  Snext = D;
                 else      Snext = B;
                 D:      if(X==0)  Snext = A;
                 else      Snext = E;
                 E:      if(X==0)  Snext = F;
                 else      Snext = B;
                 F:      if(X==0)  Snext = A;
                 else      Snext = B;
           default Snext = A;
        endcase
        end

        always @ (Sreg)
          case (Sreg)
            A, B, C, D, E: Z = 0;
                F:             Z = 1;
                default        z = 0;
        endcase
endmodule

骨灰级发烧友 发表于 2015-8-18 08:56
采用Moore机，画出状态图，并写出状态转移输出表。为了简单起见，我们这里采用的是无重复的序列检测。
程序代码：
module VrSMex( CLOCK, X, Z);

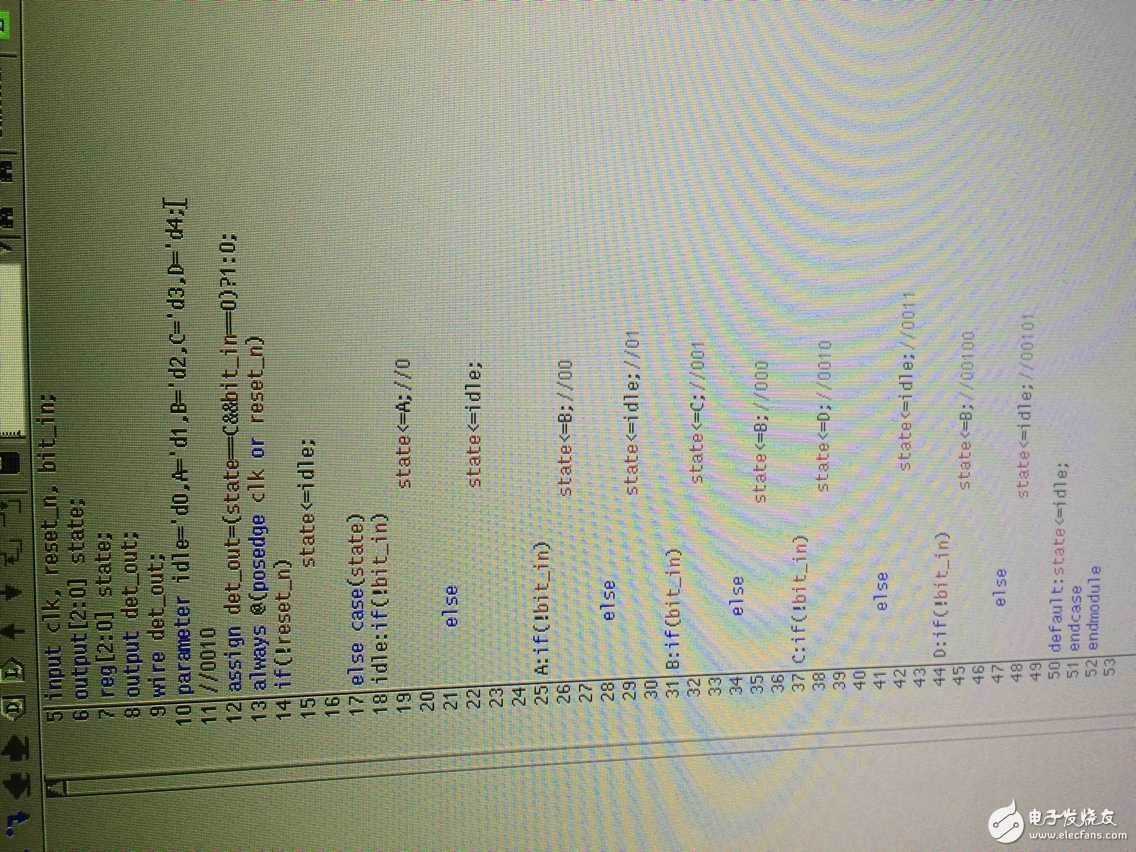

谢谢你，我还想问一下，就是我是按书上一个例子写的，但是我觉得当x=1时，state应该为001，但是为什么仿真结果在x=1的一个周期之后才变为001，能帮我看看是为什么么？

runileking 发表于 2015-8-18 09:47
谢谢你，我还想问一下，就是我是按书上一个例子写的，但是我觉得当x=1时，state应该为001，但是为什么仿真结果在x=1的一个周期之后才变为001，能帮我看看是为什么么？

这个例子你可以把它改成异步low reset   看看 波形怎么变化 这样你才会看到同步和异步的区别

安和桥丶 发表于 2015-8-18 10:45
你把你的testbench的39行改成非阻塞赋值看看  data

谢谢你，这个我试过了，没有变化
