四位数码管段选接P0口时一定要按顺序来接嘛

2019-07-15 23:42发布

站内问答 / 51单片机
13969 11 1018
就是，假如我买的数码管第11端是a,我要让它亮，那为什么一定要它连在P0.0端口=高电平亮呢，为什么不能让它连在P0.5端口=高电平亮呢。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
龚力最棒
1楼-- · 2019-07-16 00:31

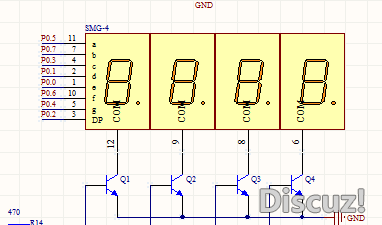

我像上面那么接可以嘛？？
dongyumin
2楼-- · 2019-07-16 06:21
举个例子说，共阴数码管显示“0”的段码：3FH（0011 1111B）。用你说的P0口，正常情况a、b、c、d、e、f、g分别接8位I/O口的低7位，a接最低。共阴管，0的段码刚好是，abcdef为高电平。显示0.为什么不按你那样接，主要跟常用的段码库有关系。
UltraFire
3楼-- · 2019-07-16 06:43
你就要自己编码显示了~常用编码就是按照P0^0——P^7来的，或者任意连续的，因为都是16进制编码，为了方便，别也容易理解你的编码还是顺序的，出问题也好检测~
302352381
4楼-- · 2019-07-16 08:09
{:10:}
泽泽
5楼-- · 2019-07-16 08:47
 精彩回答 2  元偷偷看……
czu4096
6楼-- · 2019-07-16 12:48
主要是编码的数组吧，给你推荐个小工具，

新建文件夹.rar 下载积分: 积分 -1 分

183.58 KB, 下载次数: 24, 下载积分: 积分 -1 分

数码管编码器
