Xilinx SelectMAP 配置问题

2019-07-15 23:43发布

想通过SelectMAP方式配置Xilinx Virtex II。Selectmap的时序通过另外一个Altera FPGA控制,配置数据存放在SRAM中,Altera FPGA读出SRAM数据,每来一个CCLK时钟,把数据加载到SelectMAP端口,现在一直通mcs文件配置到FPGA中,但是不成功,想问下几个问题:(1)配置文件是bit文件还是mcs文件或者是其他的文件?;(2)SelectMAP端口的CCLK配置时钟是随便自己定义的时钟么?(3)SelectMAP的D[0:7],D0是高位,D7是低位,那么配置时候mcs文件需要改变里面数据的高低位么?(4)大神告知一些配置时候细节,仿真看了时序自己觉得没问题。谢谢大家帮忙看看~

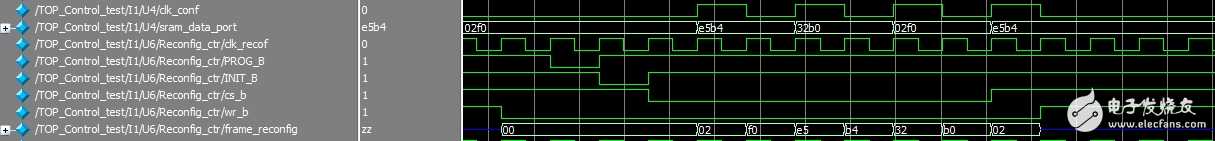

仿真图 仿真图
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
神安天下
1楼-- · 2019-07-16 05:31
 精彩回答 2  元偷偷看……
天生一一
2楼-- · 2019-07-16 05:56
神安天下
3楼-- · 2019-07-16 07:50
问题解决了,配置过程中初始化出错了,PROG_B拉低开始清空配置存储器,并且使INIT_B保持低电平,清空配置存储器的时间应该大于300us,之后INIT_B自动拉高,INIT_B拉高后才可以进行配置数据的加载。
gd770955745
4楼-- · 2019-07-16 09:20
能向你请教一下么,最近也在配selectMAP
神安天下
5楼-- · 2019-07-16 13:07
gd770955745 发表于 2016-3-23 21:01
能向你请教一下么,最近也在配selectMAP

你弄好了么,不知道还有什么可以帮忙的
原味咸
6楼-- · 2019-07-16 14:23
 精彩回答 2  元偷偷看……
