你建立的模块和实例化的模块在端口上不一致，有个检测哪个端口不一致的方法是：首先如果有多个实例化，把其他实例化全注释掉，只留一个实例化，看还有没有这个问题，找出是哪个实例化出现了问题；然后把实例化端口只保留一个、两个、···，判断是哪个端口出现了问题；最后就是看为什么这个端口有问题了：可能是实例规则写错了，比如.en(en_t)，en是你实例化模块的端口，en_t是你顶层模块端口；也有可能实例化模块端口和顶层模块端口的数据类型定义错了

刀马旦 发表于 2015-7-14 13:40
你建立的模块和实例化的模块在端口上不一致，有个检测哪个端口不一致的方法是：首先如果有多个实例化，把其他实例化全注释掉，只留一个实例化，看还有没有这个问题，找出是哪个实例化出现了问题；然后把实例化端口只保留一个、两个、···，判断是哪个端口出现了问题；最后就是看为什么这个端口有问题了：可能是实例规则写 ...

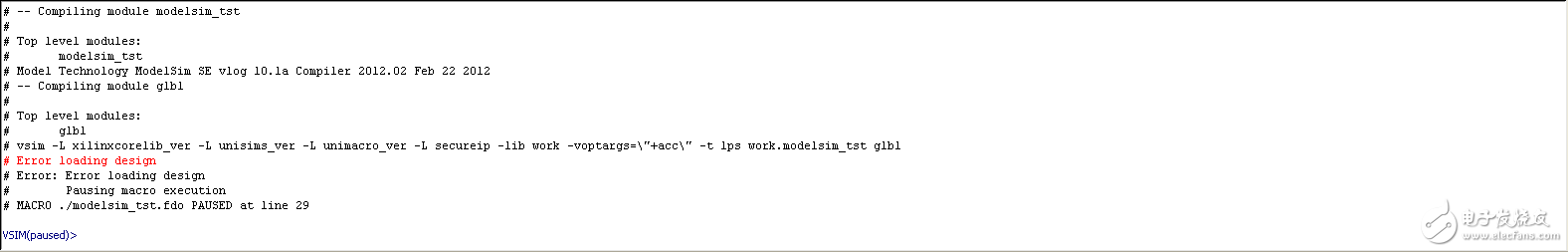

我的测试代码是这样编的，很简单，不会有错，我觉得是软件上连接上的错误。因为以前一直好使，现在不管什么仿真代码，都是报同一个错误。

1. module modelsim(

2.     input clk,

3.     input rstn,

4.     input [7:0] a,

5.     output reg [7:0] b

6.     );

7.

8. always@(posedge clk or negedge rstn)

9.         if(!rstn) begin

10.                 b<=8'h00;

11.         end

12.         else begin

13.                 b<=a;

14.         end

15. endmodule

16.

17.

18. module modelsim_tst;

19.

20.         // Inputs

21.         reg clk;

22.         reg rstn;

23.         reg [7:0] a;

24.

25.         // Outputs

26.         wire [7:0] b;

27.         // Instantiate the Unit Under Test (UUT)

28.         modelsim uut (

29.                 .clk(clk),

30.                 .rstn(rstn),

31.                 .a(a),

32.                 .b(b)

33.         );

34.

35.         initial begin

36.                 clk=0;

37.                 forever #5 clk=~clk;

38.         end

39.

40.         initial begin

41.                 rstn=0;

42.                 #100 rstn=1;

43.         end

44.

45.         initial begin

46.                 a=8'h01;

47.                 #25 a=8'h02;

48.                 #25 a=8'h03;

49.                 #25 a=8'h04;

50.                 #25 a=8'h05;

51.                 #25 a=8'h06;

52.                 #25 a=8'h07;

53.                 #25 a=8'h08;

54.

55.         end

56. endmodule


复制代码
