Quartus II 10.1可以直接导出原理图吗？急求大神解决

2019-07-16 00:13发布

8759 1

请问Quartus II 10.1可以直接导出原理图吗？谢谢，可以导出怎么操作，不可以导出大家都是自己画的还是有什么简便方法呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

1条回答

1楼-- · 2019-07-16 03:12

很简单，装个虚拟打印机，如安装福昕pdf阅读器最后一步就会推荐你安装一个福昕虚拟打印机，此安装过程略，不明白的可以联系我。你安装后，在quartus II中的原理图文件界面，直接ctrl+p，如下图：

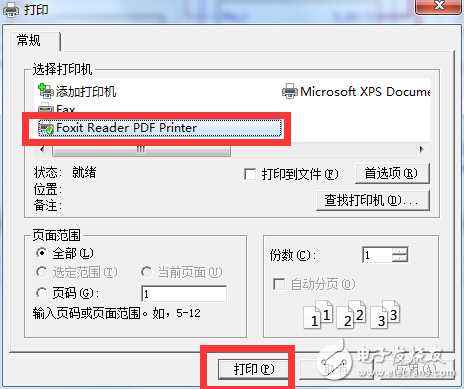

然后选择福昕虚拟打印机，点击打印，如下图：

会弹出打印后的文件保存路径，我这里选择桌面，文件名不改，点击保存即可，如下图：

打印完成后，会自动打开pdf文件，如下图。

在pdf文件中，把图片缩放到合适的大小，再截图，保存，搞定。
这种方法的好处是弄出来的图片很清晰，可大可小。
