2019-03-23 16:43发布

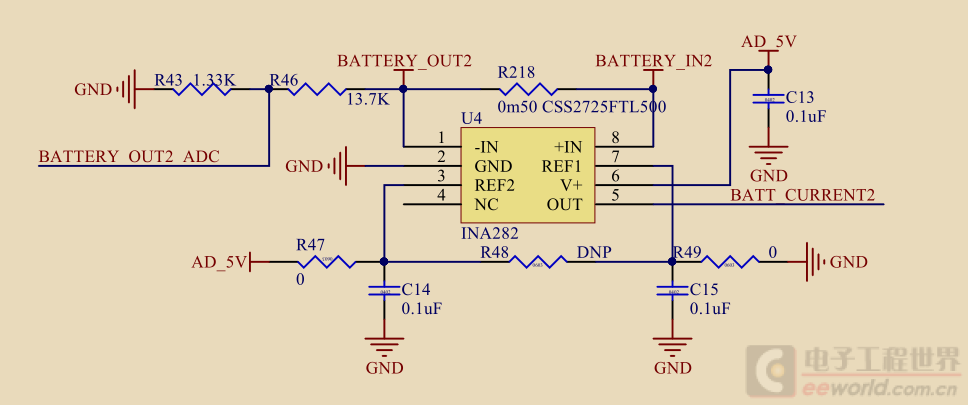

wsmysyn 发表于 2018-1-13 11:22 IIN+、IN-接检流电阻的两端，OUT端是检流电阻两端电压放大后的输出，ADC采样OUT的电压换算就可以了 Ref1、 ...
wsmysyn 发表于 2018-1-13 17:43 这部分主要看手册； IN+、IN+最大差分不要超过±5V， 另外按照图上的接法，VOUT = 50*（IN+ - IN-） + ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 Studying_sss 的问题《INA282获取电流数据》','https://www.xiaopingtou.net/q-483.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
Ref1、Ref2设置OUT输出基准的，INA282是50V/V，也就是将检流电阻两端的压差放大50倍，
看手册内部原理示意图就明白了。
嗯嗯，是不是在IN+接上不同电压，然后output就会数据不同数据？我使用不同电压，但是输出电压不变
好的，谢谢
