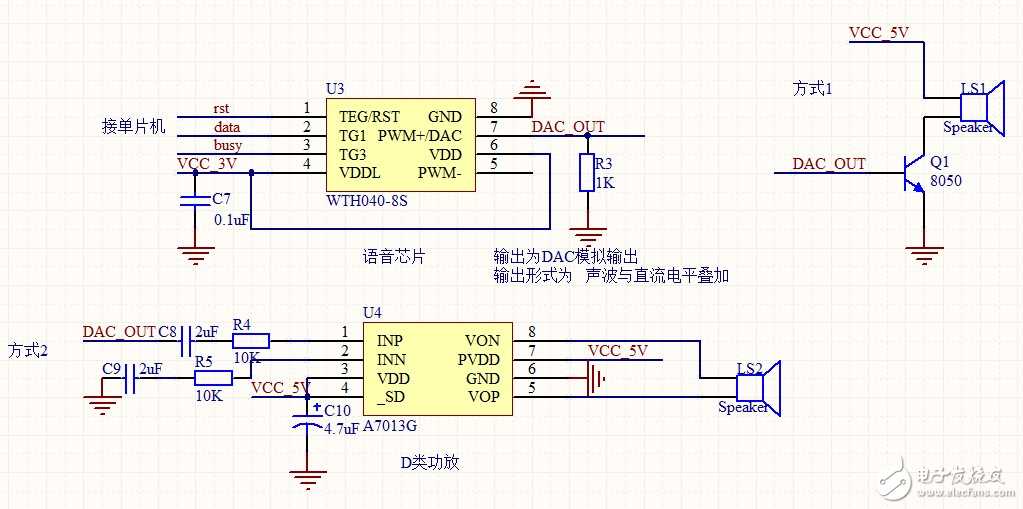

电路见下图
wth040-8s为广州唯创 生产的语音芯片
定制的模式为 输出是 dac模式
经示波器观看输出的波形为 ，一个1.1V左右直流电平的和一个模拟声音信号的叠加
在方式1中，采用三极管放大的形式，喇叭正常工作。
方式2中，将此dac信号输入到a7013功放，单端输入，喇叭没有反应
初步估计是因为输出的波形中，有直流电平的存在，2uF的电容不能够将直流电迅速滤掉（波形为电容放电波形与模拟声音信号的叠加），而且声音信号的振幅在100mV左右，导致7013认为在输入的波形中全部为高电平，没有检测到声音信号的存在，不知道这样解释对不对，
希望大神们给看看，看看什么地方需要改进
-
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 neuangel 的问题《功放求助》','https://www.xiaopingtou.net/q-48705.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
我试试吧，谢谢
没做完，这个功放不好用，改换成max98302了。。。
