求助，原理图的封装

2019-07-16 01:10发布

站内问答 / 51单片机
20373 4 1358
这个74LS138怎么封装？，双列直插的，芯片两边的引脚不一样，封装的时候是怎么设置，怎么把引脚对应起来，谢谢了，真的，很急，明天就要交了，谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
那低头一笑的温
1楼-- · 2019-07-16 01:25
不太清楚，帮你顶一下
A670521546
2楼-- · 2019-07-16 06:38
 精彩回答 2  元偷偷看……
A670521546
3楼-- · 2019-07-16 12:20

74LS138的datasheet：http://www.pdf.la/FAIRCHILD/74LS138.html

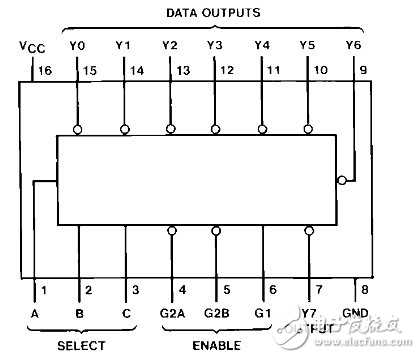

datasheet上的引脚图

对应的footprint
74LS138 PCB.jpg

郑团伟
4楼-- · 2019-07-16 15:56
好好理解 什么是封装这个概念再说！
