有部分装好的FPGA小系统产品不能正常工作，求故障分析指点

2019-07-16 01:19发布

站内问答 / FPGA
9996 10 1770
本人不懂FPGA,受朋友之托帮着加工组装代工一个FPGA小系统产品 ， 装好的 PCBA产品一批中有1/3不能正常工作，排除了虚焊、漏焊、短路和连焊，对故障板更换FPGA芯片只有少量可以正常，上传原理图，请各位大师指点，求原理分析和故障分析的指点。
原理图 原理图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
zwt_cn
1楼-- · 2019-07-16 06:01

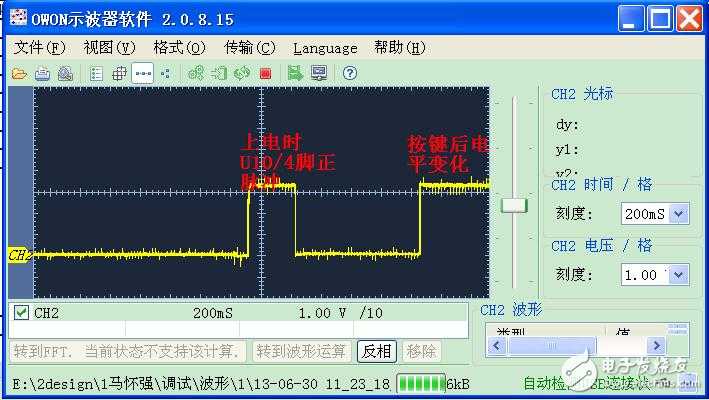

正常板在上电时U10的4脚（CE）会有一个大约220ms的正脉冲，U11的22脚（/CE）会有一串负脉冲串后进入待机状态。故障板在上电时U10的4脚（CE）直接跳变为高电平，U11的22脚（/CE）一直被加上负脉冲串。
zwt_cn
2楼-- · 2019-07-16 07:18
 精彩回答 2  元偷偷看……
shijiang
3楼-- · 2019-07-16 07:45
这个问题无从下手啊，，，，
sh151
4楼-- · 2019-07-16 13:17
看出了点，先说U11……错了别怪啊……U11的情况的缘由是C14/13一直在充电放电……，在交流信号中，电容可以视为短路，R3上面的节点可视为与C14/13下面的电线连接，再加上Q4工作在低于静态点的状态，U11的22脚基本可以认为处在0或0以下……电容放电22为负值，电容充电22脚为0值。未完待续……
sh151
5楼-- · 2019-07-16 14:10
U10的问题不好搞……因为不知芯片型号，而且我没用过xilinx公司的任何芯片，不知那个DONE的作用，据我估计，U10的作用应该是个有源时钟，done连接的CE脚只是给U10一个启动信号……所以done那条线本来就是一个高电平……如有错，勿怪！
fantek
6楼-- · 2019-07-16 18:04
u6 32脚 /PSEN 是不是应该接一个上拉电阻连到5V，
