以前用IO口模拟I2C一直都没有出现问题，现在正在做的msp430板子却怎么都调试不出来。
现将所遇到的情况向各位汇报：

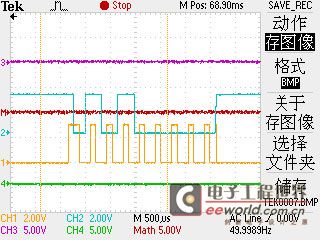

1、一开始是向24C04写地址，但是始终没有应答信号，用示波器观察，SDA信号电平在中间位置，所以判断信号为高，无应答

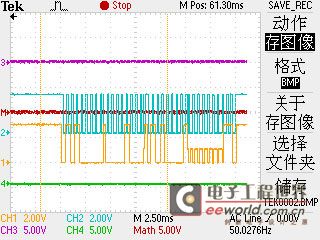

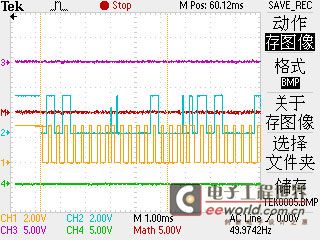

2、于是我怀疑上拉的缘故，去掉上拉20K电阻，发现还是没有解决问题，不过发送的第一个芯片地址（0xa0）倒是有了应答信号，后面发送的一个字节又出现了问题，没有应答信号。观察波形，应答时钟处SDA的电平有下降的趋势
3、再将管脚用20K电阻下来，这次发现读出了数据，以为数据对了，不过仔细一看，发现读出来的都是0x00。再看程序，发现写入数据的时候，还是没有写进去（没有写保护）。我分析，应该是24C04的SDA管脚始终输出低电平（因为下拉），只要将单片机的管脚设置为输入，就会读到低电平，于是我怀疑是不是芯片坏了。

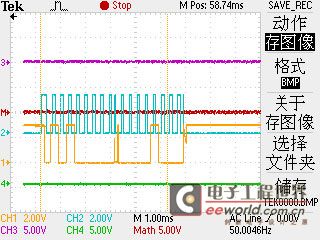

4、拆芯片，换芯片，发现问题依旧。将拆下的芯片换到其他版次的板子上，发现芯片正常工作，不过电平还是有些奇怪。
至此，鄙人忙得精疲力尽，周末的第一天都用在这上面了，却怎么也不出结果，现将情况描述出来，希望万能的各位高手能够给小弟分析分析问题到底出在哪，鄙人不甚感激，谢谢！
[ 本帖最后由 sun723 于 2012-4-14 21:05 编辑 ] 此帖出自小平头技术问答
现将所遇到的情况向各位汇报：
1、一开始是向24C04写地址，但是始终没有应答信号，用示波器观察，SDA信号电平在中间位置，所以判断信号为高，无应答
2、于是我怀疑上拉的缘故，去掉上拉20K电阻，发现还是没有解决问题，不过发送的第一个芯片地址（0xa0）倒是有了应答信号，后面发送的一个字节又出现了问题，没有应答信号。观察波形，应答时钟处SDA的电平有下降的趋势
3、再将管脚用20K电阻下来，这次发现读出了数据，以为数据对了，不过仔细一看，发现读出来的都是0x00。再看程序，发现写入数据的时候，还是没有写进去（没有写保护）。我分析，应该是24C04的SDA管脚始终输出低电平（因为下拉），只要将单片机的管脚设置为输入，就会读到低电平，于是我怀疑是不是芯片坏了。
4、拆芯片，换芯片，发现问题依旧。将拆下的芯片换到其他版次的板子上，发现芯片正常工作，不过电平还是有些奇怪。
至此，鄙人忙得精疲力尽，周末的第一天都用在这上面了，却怎么也不出结果，现将情况描述出来，希望万能的各位高手能够给小弟分析分析问题到底出在哪，鄙人不甚感激，谢谢！
[ 本帖最后由 sun723 于 2012-4-14 21:05 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我的想法是等我验证好了从设备是好的时候，我就将SDA线一分为2，另外再用一个IO专门读取ACK（不过，还没仔细考虑会不会出问题），同时加两级反相器作缓冲器用，用反相器来对波形整下形
网上找的代码也是不行，（当然，可能网上的代码有问题）
想用51单片机来检测下从设备有没有坏，但是有没有51的硬件仿真器，搞得想做的事没有半点进展！
不知道LZ现在调出来了没？
但是读数据却怎么读都是0啊
昨天用手机回帖居然乱码了……
我是说一般我会定义几个宏，SET_SCL SET_SDA RESET_SCL RESET_SDA SCL_1 SDA_1
其中SET作用是置高，一般将管脚设置成带上拉的输入
RESET作用是置低，将管脚设置成输出低
SDA_1和SCL_1是判断语句，用法一般是if(SDA_1)，意思几近于“if（SDA==1）”，只需要一个二值的真假作为结论就可以了，用于判断管脚电平。
RESET之后一般可以认为管脚立即变为低电平了，SET之后则还需要再次通过读取管脚电平判断是否已经将管脚置高，因为其他设备可能拉住总线使其电平不能即时生效。
任何设备都应该随时监控总线电平，因为总线电平是所有设备共同作用的结果，不是其中任何一个设备所能单独控制的。
满足以上条件之后，模拟I2C的程序编写就容易多了，直接参考时序图就可以了。不过需要注意一点，那就是弄清楚什么时序是主从哪一方发出的，搞清楚这个，I2C就能信手掂来了。
