仿真的激励信号错在哪里呀？谢谢

2019-07-16 02:12发布

一个点灯程序的部分代码：

assign  sw =    {sw0,sw1,sw2,sw3};
      assign  {led0,led1,led2,led3,led4,led5,led6,led7} = led;

      always @ ( posedge clk or negedge rst)
         begin
                  if(!rst)
                        led＜='b0;
                  else
case ( sw )
                        4'b1110:  led ＜= 8'b0000_0001;
                        4'b1101:  led ＜= 8'b0000_0010;
                        4'b1011:  led ＜= 8'b0000_0100;
                        4'b0111:  led ＜= 8'b0000_1000;

                        4'b1100:  led ＜=8'b0001_0000;
烧到板子里时，按下sw0 ，板子上的LED5灯是亮的, 即led4=1 ，
                        4'b1001:  led ＜= 8'b0010_0000;
                        4'b0011:  led ＜= 8'b0100_0000;
                        4'b0110:  led ＜= 8'b1000_0000;
                        default:  led ＜= 8'b0000_0000;
但是，仿真时，就出了问题，仿真是对激励如下：
initial begin
            //Initialize Inputs
            clk= 0;
            rst= 0;
            sw0= 0;
            sw1= 0;
            sw2= 0;
            sw3= 0;

            //Wait 100 ns for global reset to finish
            #100;
            //Add stimulus here
            clk=1;
            rst=1;
            //#100;
            sw0=0;sw1=0;sw2=1;sw3=1;

此处符合：4'b1100:  led ＜= 8'b0001_0000;
            #100clk=0;rst=0;
   End

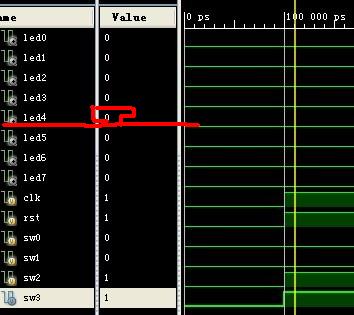

但是，isim里的波形对不上如下图
