大家来帮我看看这个温度控制系统的程序 有点不太懂

2019-07-16 03:11发布

调试程序:(自定义头函数见附录Ⅰ)#include  "C8051F020.h"#include "absacc.h"#include  "data_define.c"              #include  "Init_Device.c"              #include  "address.h"              //设备地址列表#include  "keytable.h"                     //键盘的键值表#include  "digtaltable.h"                  //数码管的编码表 static unsigned int DataT=0;               //16进制的A/D数据static int DataTO=0;                       //10进制的温度数据static unsigned int DataTI=0;              //10进制的目标温度(临时)static unsigned int TargetT=0;             //10进制的目标温度static char tp=0;                         //目标温度和当前温度的差值static unsigned int sign=0;                //表示tp的正负号static unsigned char Switch=0;             //开关键是否按下的标志static unsigned int Input=0;               //输入 void delay(void);void delay1(void);void Display(const unsigned int,const unsigned int);unsigned int Convert(const unsigned int);unsigned int ReadT(void);unsigned int ReadKey(void);unsigned int ReadKeyS(void);unsigned int Decode(unsigned int);unsigned int ReadInput(void);void Task(void); void main(void){       Init_Device();        while(1)       {           ReadInput();                    //读取键盘           Task();                         //对温度进行调整(主任务)       }} unsigned int Convert(const unsigned int a){    return (int) 95*a/0xff;               //返回值=输入数据*95/255 (取整数) 返回值范围(0~95)    }unsigned int ReadT(void){       C2=0;                               //向A/D转换器发出指令       delay();                            //等待采样完成       return C2;                          //返回采样数据数据} void Display(const unsigned int x,const unsigned int z){           C13=DT3[z/10];                  //第三个数码管,显示第二个数字的个位           C14=DT4[z%10];                  //第四个数码管,显示第二个数字的十位           C11=DT1[x/10];                  //第一个数码管,显示第一个数字的个位           C12=DT2[x%10];                  //第二个数码管,显示第一个数字的十位} void delay(void)                          //延时子程序{      long int i;     for(i=0;i<0x1f0;++i) ;}void delay1(void){      long int i;     for(i=0;i<0x81f0;++i) ;} unsigned int ReadKeyS(void){    unsigned char temp=0;    unsigned char temp1=0;    unsigned char i=0;     temp=C43;                               //读取键盘第三行    temp=0x1f&C43;                         //屏蔽高3位     if(temp==0x1f)                         //如果没有按下,退出    {       return 0xff;     }    temp1=temp;                            //如有按下,则延时后再读一次,看看是不是抖动    delay();    temp=0x1f&C43;    if(temp!=temp1)                        //两次读取值不同,说明是抖动,退出    {       return 0xff;    }       if(temp==0x1e)                         //是第三行第一列的键,则返回K11(在keytable定义)    {       return K11;    }    if(temp==0x1d)                         //是第三行第二列的键,对Switch做求反操作,则返回K12(在keytable定义)    {       Switch=~Switch;       return K12;    }} unsigned int ReadKey(void){    unsigned int temp=0;    unsigned int i=0;    while(1)    {       temp=0x1f&C41;                      //扫描第一行,看有无按下       if(temp!=0x1f)                      //第一行如有有按下,则跳出while循环       {           i=0x0;           break;       }       temp=0x1f&C42;                      //扫描第二行,看有无按下       if(temp!=0x1f)                     //第二行如有有按下,则跳出while循环       {              i=0x40;           break;       }       temp=0x1f&C43;                     //扫描第三行,看有无按下       if(temp!=0x1f)                     //第三行如有有按下,则跳出while循环       {           i=0x80;           break;       }       temp=0x1f&C44;                     //扫描第四行,看有无按下       if(temp!=0x1f)                     //第四行如有有按下,则跳出while循环       {           i=0xC0;           break;       }       return 0xff;                        //都没有按下,返回0xff    }    return i|temp;                         //将高三位和低五位合并}unsigned int Decode(unsigned int a)        //对键值解码{    switch(a)    {       case K1:       return 1;       case K2:       return 2;       case K3:       return 3;       case K4:       return 4;       case K5:       return 5;       case K6:       return 6;       case K7:       return 7;       case K8:       return 8;       case K9:       return 9;       case K10:       return 0;       case K11:       return 10;       default:       return 0xff;           }} unsigned int ReadInput(void){    unsigned int key=0;    unsigned int i=0;    unsigned int temp=0;    key=ReadKeyS();                        //读取开关键是否按下    i=Decode(ReadKeyS());                  //对读取的键值解码     if(i!=10)                              //如果不等于开关键(10为开关键解码后的值),则不读数据,退出    {    return 0xff;    }    Display(0,DataTO);                     //数码管的输入区清零    //delay1();    while(1)    {       key=ReadKey();                     //读取第一个键值(十位)       i=Decode(key);                     //解码       if(i<10)                            //如果是前二行的键值,则更新DataTI(临时的输入数据)       {           DataTI=i;                       //更新DataTI           Display(DataTI,DataTO);         //更新数码管,显示输入的数字           break;       }          Task();                            //和main()的那个Task()相同,目的是防止输入数据的时候单片机失去控温能力    }    while(1)    {       key=ReadKey();                     //读取键值       if(key==0xff)                       //等键盘松开       break;        Task();    }     while(1)                        {       key=ReadKey();                     //读取第二个键值(个位)       i=Decode(key);                     //解码       if(i<10)                            //如果是前二行的键值,则更新DataTI(临时的输入数据)       {           DataTI=DataTI*10+i;             //更新DateTI数据           Display(DataTI,DataTO);         //更新数码管,显示输入的数字           TargetT=DataTI;                 //更新目标温度(正式)           break;       }       Task();    }     return DataTI;                         //返回输入的数据    } void Task(void){        DataT=ReadT();                     //读取A/D的数据       DataTO=Convert(DataT);             //把A/D数据转化为10进制的温度数据       if(DataTI>95)                       //如果温度大于95度,就修正为96度(95度时温度变送器为5V)       {           DataTI=95;       }       tp=TargetT-DataTO;                 //目标温度和目标温度的差值       if(tp<0)                            //如果为负       {           tp=~tp+1;                       //求差值绝对值           sign=1;                         //符号位标记为1(1为负数,0为正数)       }       else       {           sign=0;                         //符号位标记为0(1为负数,0为正数)                         }                                           //分三段控制,0~30度,31~70度,71~95度       if(DataTO<31);                     //第一段       {           while(1)           {               if(tp<1)                     //如果差值为0,则令驱动器空载(0V)              {                  C3=0x80;                  break;              }              if(tp<4&&sign==0)            //如果差值小于4且为正数,令驱动器加热(但不是满载)              {                  C3=170;                  break;              }               if(tp<4&&sign==1)            //如果差值小于4且为负数,令驱动器冷却(但不是满载)              {                  C3=30;                  break;              }               if(sign==1)                 //如果差值大于4且为负数,令驱动器冷却(满载)              {                  C3=0;                  break;               }              if(sign==0)                 //如果差值大于4且为正数,令驱动器加热(满载)              {                  C3=255;                  break;               }                         break;            }       }       if(DataTO<71&&DataTO>30);           //第二段       {           while(1)           {               if(tp<1)                    //如果差值为0,则令驱动器空载(0V)              {                  C3=0x80;                  break;              }              if(tp<4&&sign==0)           //如果差值小于4且为正数,令驱动器加热(但不是满载)              {                  C3=220;                  break;              }               if(tp<4&&sign==1)           //如果差值小于4且为负数,令驱动器冷却(但不是满载)              {                  C3=75;                  break;              }               if(sign==1)                  //如果差值大于4且为负数,令驱动器冷却(满载)              {                  C3=0;                  break;               }              if(sign==0)                  //如果差值大于4且为正数,令驱动器加热(满载)              {                  C3=255;                  break;               }                         break;            }       }       if(DataTO<96&&DataTO>70);           //第三段       {           while(1)           {               if(tp<1)                     //如果差值为0,则令驱动器空载(0V)              {                  C3=0x80;                  break;              }              if(tp<4&&sign==0)            //如果差值小于4且为正数,令驱动器加热(但不是满载)              {                  C3=255;                  break;              }               if(tp<4&&sign==1)            //如果差值小于4且为负数,令驱动器冷却(但不是满载)              {                  C3=100;                  break;              }                if(sign==1)                 //如果差值大于4且为负数,令驱动器冷却(满载)              {                  C3=0;                  break;               }              if(sign==0)                 /如果差值大于4且为正数,令驱动器加热(满载)              {                  C3=255;                  break;               }                         break;            }       }        Display(DataTI,DataTO);            //更新数码管显示       return;}

address.h:#define   C11    XBYTE[0xE000]         //第一个数码管#define    C12    XBYTE[0xE100]         //第二个数码管#define    C13    XBYTE[0xE200]         //第三个数码管#define    C14    XBYTE[0xE300]         //第四个数码管#define    C3      XBYTE[0xBF00]        //D/A转换器#define    C2      XBYTE[0xDF00]        //A/D转换器#define    C40     XBYTE[0x7F00]        //键盘 #define    C41     XBYTE[0x7000]        //键盘第一行#define    C42     XBYTE[0x7100]        //键盘第二行#define    C43     XBYTE[0x7200]        //键盘第三行#define   C44     XBYTE[0x7300]        //键盘第四行keytable.h:#define    K1         0x1E#define    K2        0x1D#define    K3         0x1B#define    K4         0x17#define    K5         0x0F#define    K6         0x5E#define    K7         0x5D#define    K8         0x5B#define    K9         0x57#define    K10        0x4F#define    K11        0x9E#define    K12        0x9Ddigtaltable.h:#define    D10       0x50#define    D11       0xF9#define    D12       0x4A#define    D13       0x49#define    D14       0xE1#define    D15       0x45#define    D16       0x44#define    D17       0xD9#define    D18       0x40#define    D19       0x41 #define    D20       0x0C#define    D21       0xAF#define    D22       0xC8#define    D23       0x8A#define    D24       0x2B#define    D25       0x1A#define    D26       0x18#define    D27       0x8F#define    D28       0x08#define    D29       0x0A #define    D30       0x44#define    D31       0xF5#define    D32       0x86#define    D33       0x85#define    D34       0x35#define    D35       0x0D#define    D36       0x0C#define    D37       0xE5#define    D38       0x04#define    D39       0x05 #define    D40       0x0C#define    D41       0xEE#define    D42       0x58#define    D43       0x4A#define    D44       0xAA#define    D45       0x0B#define    D46       0x09#define    D47       0x6E#define    D48       0x08#define    D49       0x0A #define    DT1       digtaltable1#define    DT2       digtaltable2#define    DT3       digtaltable3#define    DT4       digtaltable4 code const unsigned int digtaltable1[];      //存放第一个数码管编码的数组 code const unsigned int digtaltable2[];      //存放第二个数码管编码的数组 code const unsigned int digtaltable3[];      //存放第三个数码管编码的数组 code const unsigned int digtaltable4[];      //存放第四个数码管编码的数组
我想知道最后的键值表以及数码管编码表干什么用的 以及是怎么计算的  谢谢 各位了
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
U10024127
1楼-- · 2019-07-16 03:16
附上图

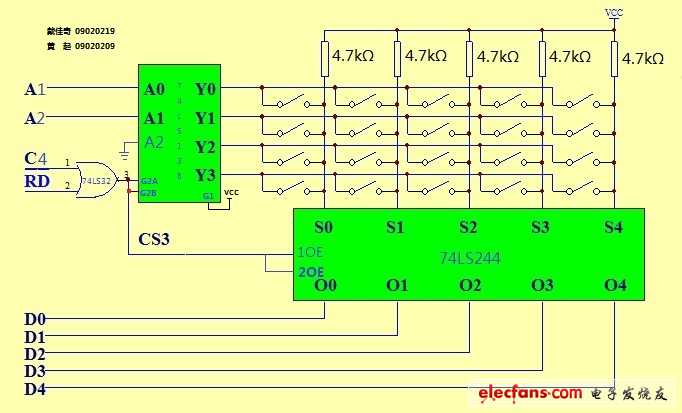

键盘原理图

键盘原理图

显示原理图

显示原理图
U10024127
2楼-- · 2019-07-16 07:01
 精彩回答 2  元偷偷看……
jackor88
3楼-- · 2019-07-16 12:00
好像有点夸张了,只是简单的静态数码管显示而已,用51+ZLG7289+键盘搞定了
Small_light
4楼-- · 2019-07-16 17:37
好像有点长
3htech
5楼-- · 2019-07-16 23:08
在学校的做的话是可以的。多学习一下芯片的操作是不错的。
工作中就算了吧。
wang.sisx
6楼-- · 2019-07-17 03:41
研究一下
