关于PIC单片机控制可控硅的电路分析

2019-07-16 03:53发布

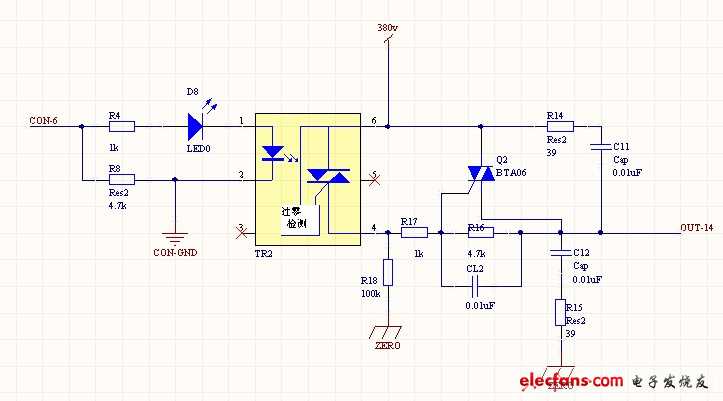

如图:有一可控硅电路,但是经常烧坏,初步估算是R14,R16,R17取值不对,但是有几个问题一直困扰着我(con-5接的是单片机输出,TR1是可控硅光耦MOC3061,out-14接的是交流接触器CJX1-9/22,驱动三相电机的)
1,C12和R15到底起了什么作用啊
2,R8和R18接上去有意思吗?起了什么作用?
3,CL2起了什么作用?
个人觉得,问题一可能是旁路吧,似乎也不是,问题二接上去是浪费材料,至于问题三,实在想不通,似乎不是旁路作用吧,这电路可控硅击穿到底是什么引起的呢,另外需不需要在负载前面串接一个电感?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
宛城布衣
1楼-- · 2019-07-16 09:48
看看
王中胜
2楼-- · 2019-07-16 12:59
这个确实取不太合适。R17 值缩小到100欧,C11 可以增加到0.1uF .可以起到预防作用。楼主是380V AC 又是驱动电机,可控硅的选型耐压上要达到800V以在,我个人才认为安全。还有驱动的电机功率多大,更多的留下电流余量,便可以解决这个经常击穿的问题。本人从事可控硅应用几年时间,小有心得。任职于一家做可控硅产品的公司。欢迎选有我司产品。
