51单片机实验板上的两个元件是什么?谢谢

2019-07-16 04:38发布

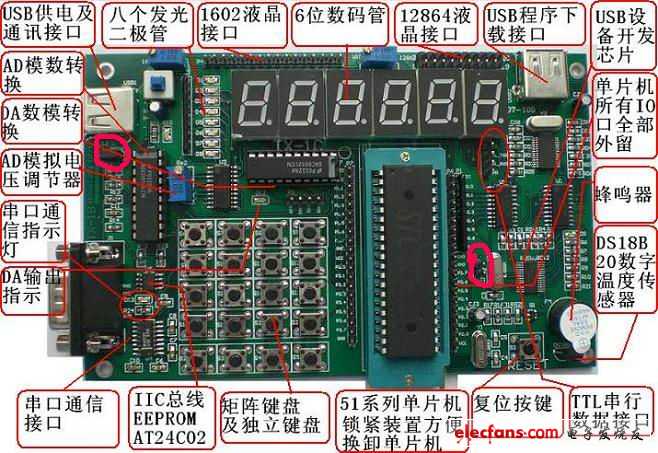

如题所示,就是郭天祥十天学会51单片机教程上用的实验板如下图(画红 {MOD}圈的两个元件


在原理图中对应的是以下划圈的部分:
TX-1C型单片机实验板原理图.pdf 下载积分: 积分 -1 分
1015.98 KB, 下载次数: 8, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
popeye0451
1楼-- · 2019-07-16 10:15
看电路图一个就是模拟电压输入到模数转换芯片,一个是中断信号,你看一下这个USB接口芯片的资料,看看14脚是输入还是输出,网上应该很多关于这个芯片与51单片机接口的资料
lstcspring
2楼-- · 2019-07-16 12:43
 精彩回答 2  元偷偷看……
renfan782830040
3楼-- · 2019-07-16 16:27
popeye0451 发表于 2012-9-14 17:19
看电路图一个就是模拟电压输入到模数转换芯片,一个是中断信号,你看一下这个USB接口芯片的资料,看看14脚 ...

都知道第一个是个数模转换芯片,可是划圈的部分是什么?
第二个是USB开发芯片,14管脚为输入,则划圈的部分是什么?
renfan782830040
4楼-- · 2019-07-16 18:31
有郭天祥十天学会51单片机教程上用的实验板的同志们就没有问问实验板上我划红圈的两个地方到底是什么元件吗?
如果没有,那说明你真的只是徒有其表,如果有,就请高手赐教,小弟在此谢过。
renfan782830040
5楼-- · 2019-07-16 22:19
呼唤高手,呼唤版主。给个解释呗
yangzi139
6楼-- · 2019-07-16 22:35
数模转换芯片第二个是USB开发芯片
