急急急硅胶按键

2019-03-24 10:28发布

站内问答 / TI MCU
10390 10 1566
哪位大虾用过这个封装，求教，我用protel99se,画出来的封装在PCB里面不对。或者哪位大虾手里有现成的封装，多谢 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
chenzhufly
1楼-- · 2019-03-24 13:08
 精彩回答 2  元偷偷看……
chunyang
2楼-- · 2019-03-24 14:44
< ：TI_MSP430_内容页_SA7 --> 这个可不是标准件，要根据实物测量做封装。
qwqwqw2088
3楼-- · 2019-03-24 20:30

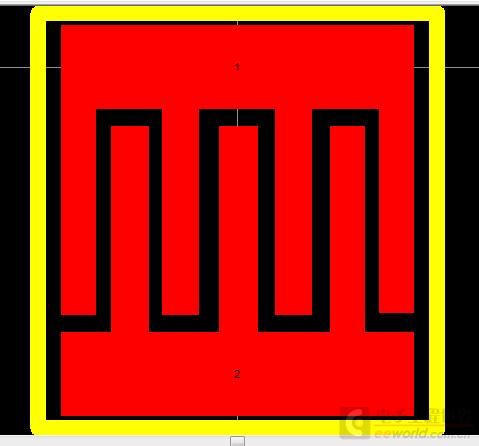

贴上一个参考图

如相差一些，可以修改
下面把库贴出来
硅胶按键PCB封装.rar (3.26 KB, 下载次数: 17) 2014-12-29 19:21 上传 点击文件名下载附件
qwqwqw2088
4楼-- · 2019-03-24 21:32
 精彩回答 2  元偷偷看……
ienglgge
5楼-- · 2019-03-25 00:01
没尺寸，也发个图片上来啊。。。。。。。
hanwenli123
6楼-- · 2019-03-25 01:56
qwqwqw2088 发表于 2014-12-29 19:21
贴上一个参考图


如相差一些，可以修改
下面把库贴出来





谢谢,但是这样的封装在导入PCB画图时会高亮显示,于是在规则里面我把线跟焊盘的距离设置成0mil也是高亮显示,这块是不是不用管呐,最后出来的板子不会受影响是吗,我用的是protel99se ,
