大能帮帮忙，帮我大概说一下这电流检测电路的工作原理

2019-07-16 07:44发布

站内问答 / 电路设计

5724 5

大能帮帮忙，帮我大概说一下这电流检测电路的工作原理

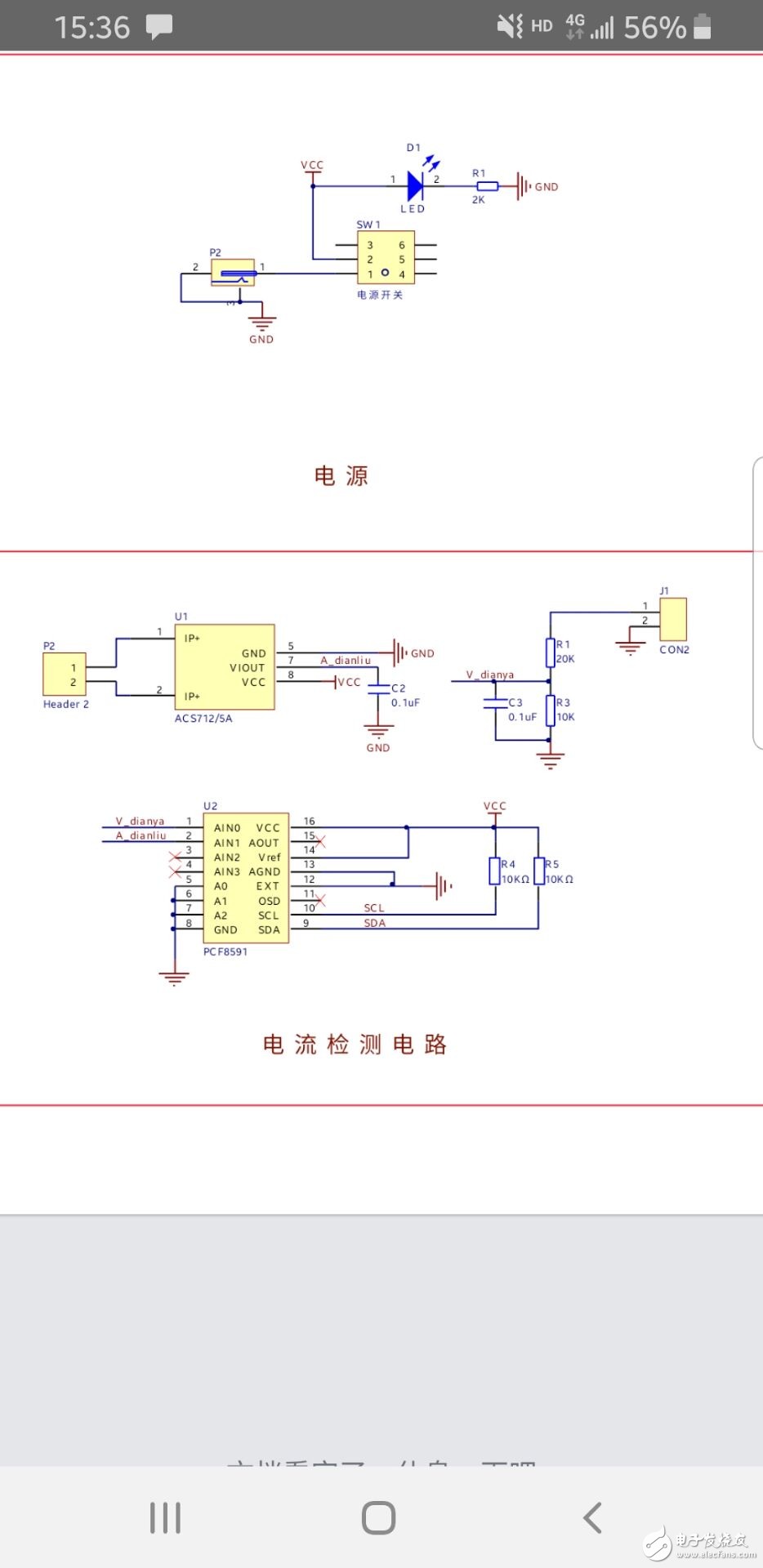

Screenshot_20190428-153612_WPS Office.jpg

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 09:48

图片就不能放清楚点的么？你自己看下能看清不？

2楼-- · 2019-07-16 10:18

图片重发了一下，不好意思啊

3楼-- · 2019-07-16 13:00

精彩回答 2 元偷偷看……

4楼-- · 2019-07-16 13:46

电流传感器U1采集电流信号，输出电压信号送到ADC转换，另外一路电压信号来自电阻分压，同样送入ADC采样，输出信号通过SCL,SDA，送入单片机。。。

5楼-- · 2019-07-16 15:51

楼主直接搜索一下IC的资料即可
