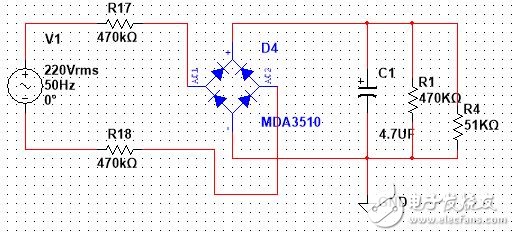

请教一下这个单相桥式整流电路输出怎么计算？

2019-07-16 07:47发布

站内问答 / 电路设计
7889 4 1694
能否给出详细的细算过程



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
李春明
1楼-- · 2019-07-16 10:02
楼主需要了解那里的计算
电子工程师徐信
2楼-- · 2019-07-16 13:23
 精彩回答 2  元偷偷看……
xmar33
3楼-- · 2019-07-16 15:50
只考虑有效值就可以计算出整流输出电压：

设R17、R18串联为R0，R0=R17+R18=470+470=940（k）；
设负载电阻RL= R1//R4 = 470*51 / (470+51) = 46 (k)

RL上分得电压为：220 * RL / (R0+RL) = 220*46/(940+46)=10.3(V)
最后输出电压为　１０.３Ｖ减去两个二极管压降，所以　10.3 - 2*0.65 = 9 (V).
实际差不多也是9V。
eastech
4楼-- · 2019-07-16 21:16
Vout=Vin*1.414,应该是这样的.
