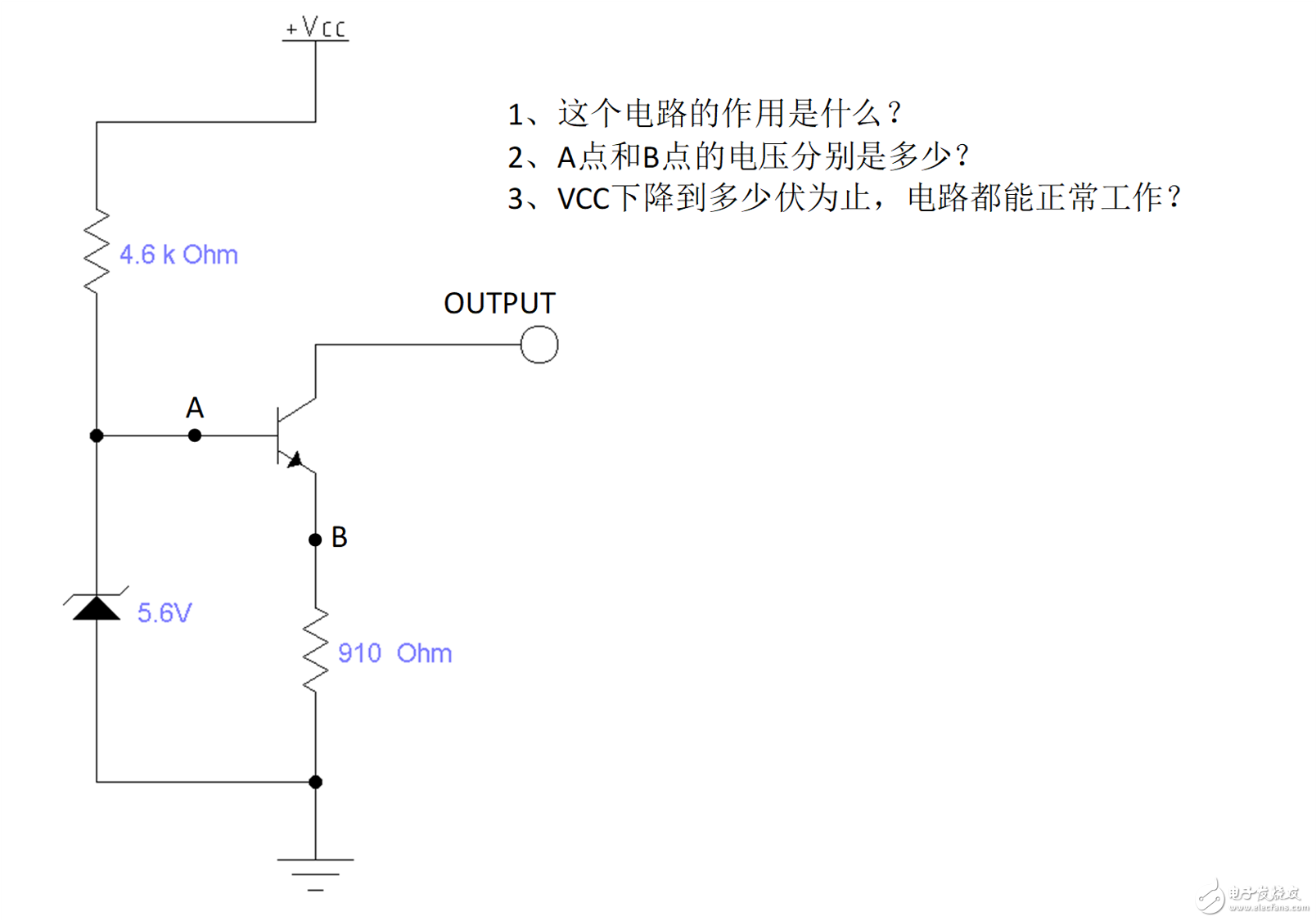

NPN三极管，b接4.6K上拉VCC，e接910欧接地，c是output悬空，请问这个电路的作用是什么？

2019-07-16 07:49发布

站内问答 / 电路设计
8928 4 1200
1、这个电路的作用是什么？
2、A点和B点的电压分别是多少？
3、VCC下降到多少伏为止，电路都能正常工作？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
aylboy0001
1楼-- · 2019-07-16 11:53
1.恒流源
2.5.6V和5V
3.这个的话需要根据你三极管的hfe参数/rbe指和和稳压管的参数，配合才能计算出
邹全1
2楼-- · 2019-07-16 15:55
OC门电路（集电极开路电路）
我爱大脸猫
3楼-- · 2019-07-16 20:11
本帖最后由 我爱大脸猫 于 2019-4-19 14:40 编辑

1、接上拉电阻可以使三极管处于一直导通状态，产生恒定的电流源，集电极电流恒定为βIB；
2、A点为稳压管的电压5.6V，B点用A点电压减去基极和射极的压降，一般为0.6-0.7V，所以B点为5V
2、一般三极管的导通电流是2mA，稳压二极管的工作电流是5mA，所以要使三极管导通VCC的最低电压不得低于7mA×4.6kΩ+5.6V。
张式友
4楼-- · 2019-07-16 23:28
恒流源，恒流池
