传感器输出波形紊乱

2019-07-16 07:50发布

站内问答 / 电路设计
11390 1 978

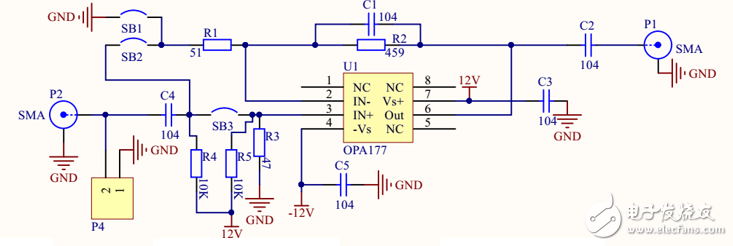

如题，使用电阻应变片以全桥电路进行微小力的测量，应变片规格：BX10-2AA，电桥激励电路电源9V，AD620，OP07，放大电路使用的是现成的模块，电路图如下，其中op07电路图中，S1,S3通，S2断，可是最后显示的波形都很乱，求教大佬
AD620电路 AD620电路
波形粗糙 波形粗糙
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
xiaxingxing
1楼-- · 2019-07-16 13:06
你图片1和图片2啥关系，
“可是最后显示的波形都很乱” 你是从哪里测得的波形紊乱。
怎么你的AD620只有一个输入信号，传感器出来不是差分信号么？
