运放I/V电路中，移相电容值该如何选取？

2019-07-16 07:51发布

站内问答 / 电路设计
15060 2 1090

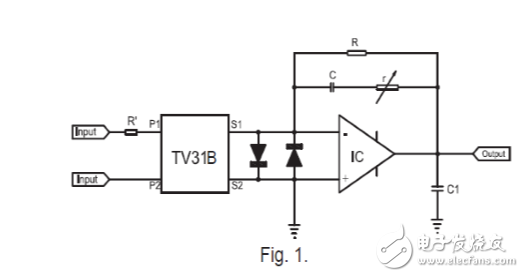

电流型霍尔电压互感器，直接输出电流，需要经过运放组成的IV转化为电压，此电路有移相电容，不知值该如何选取.
IV电路 IV电路
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
xjdg0229
1楼-- · 2019-07-16 10:37
移相电容是否必要？
xiaxingxing
2楼-- · 2019-07-16 16:24
光电二极管的结电容+放大器差分电容+放大器两端的共模电容（Ccm1+Ccm2）+运放反向端节点引入的布线电容
以上的几个电容都可以查DATASHEET, 最后布线电容一般也就几pF.
所以一般并联在反馈电阻的补偿电容也就几十pF的电容即可。
