关于看mos手册的一个疑问
2019-07-16 07:52
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
10109
6
1049

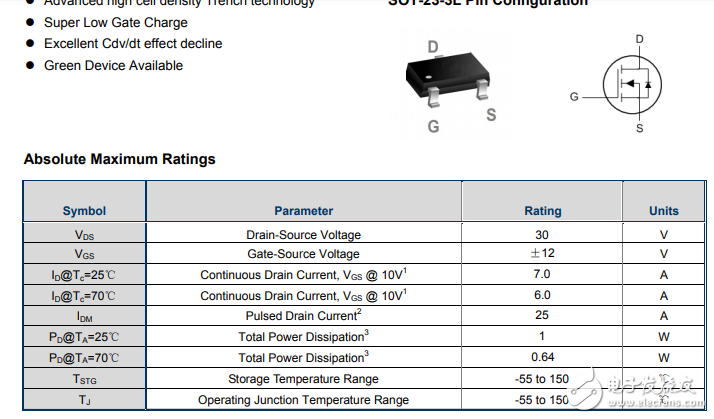

有一个参数Gate-Source Voltage 正负12,是表示开启电压最大阈值是12V吗
还有,下面第二个红 {MOD}框里又说最大阈值是1.4V。不是很懂这个意思,望指点
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
aylboy0001
1楼-- · 2019-07-16 11:12
因为增强型MOS管的原理就是在G和S级有一层镀层形成一个电容,电容的话就有击穿电压,而VGS ±12V就是要保证GS间的电压要低于12V以防止击穿,一般阀值的标识是VGS(th)表示导通电压。 最佳答案
加载中...
李春明
2楼-- · 2019-07-16 17:03
是的
加载中...
a_moon_devin
3楼-- · 2019-07-16 22:35
精彩回答 2 元偷偷看……
加载中...
云游88888
4楼-- · 2019-07-17 01:34
我的理解是这样的:Gate-Source Voltage是开启电压,但此时MOS管并未完全打开,MOS管工作在可变电阻区,DS之间有微小电流流过。当电压Vgs到12V时,MOS管工作在恒流区,DS会达到额定电流,这个恒流区才是MOS管应该工作的区域。
加载中...
xingwh101
5楼-- · 2019-07-17 04:37
本帖最后由 xingwh101 于 2019-4-11 17:27 编辑
上面是最大极限额定电压,下面是正常阈值工作电压范围
加载中...
1033674715
6楼-- · 2019-07-17 06:38
上面是能加的最大电压,下面是mOS导通的临界电压
加载中...
