三相三线B接N相的疑惑

2019-07-16 07:56发布

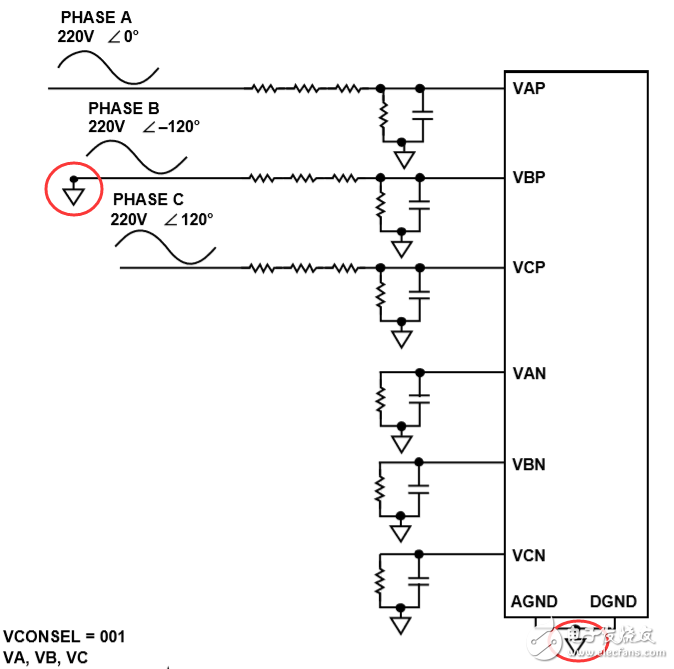

在ADE9000手册中看到三相三线的电压检测电路如图所示,在B相电压部分我存在一定疑问,图中所示VBP是经过电阻降压后接入到VBP管脚,同时220V的VB直接接到模拟地,这样一个高压电是直接接到地吗。测量A、C相电压是把B相当作一个参考,但对于芯片来说,VAP、VCP都是已经经过降压,此时N相是未作处理的220V电压,这样的压差就会很大。芯片管脚VAP、VAN管脚说明是差分信号输入,压差±1V,那如果直接220V输入是不是就超出了这个范围。所以,三相三线电压输入部分应该是怎么样的,B相220V直接接地,还是220V分压后接地,谢谢!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
李春明
1楼-- · 2019-07-16 07:57
应该是标识错误
readboys
2楼-- · 2019-07-16 11:09
 精彩回答 2  元偷偷看……
