请问用AD603放大/衰减直流电压信号是否合适？

2019-07-16 07:58发布

站内问答 / 电路设计
10440 1 1074
在设计电阻测量电路时，用到了程控放大的电路，想着用AD603做放大器，但被测电阻两端的电压信号是直流电压信号。当直流电压信号大于0.1V时，加到AD603输入端后，输出电压趋于一个恒定值，不在线性增加。当直流电压信号在0.01V~0.1V范围内时，增益比较正常。但这样一来放大器的输入电压范围就太小了，完全达不到手册中的范围。想问下是我的电路图有问题，还是AD603用来放大直流信号不合适啊？

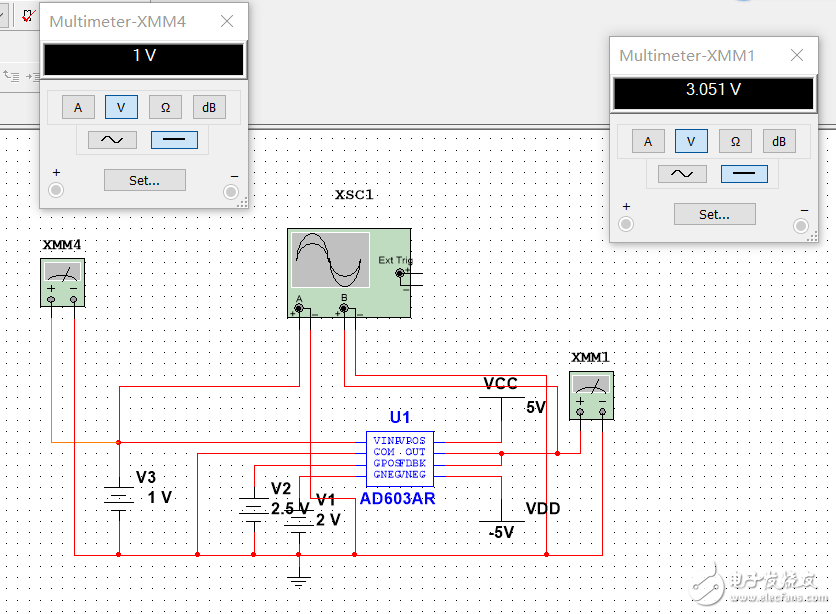

如下图 例如当输入1V电压，VG=+0.5V时，输出被固定在3.051V，非常困惑。。。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
1033674715
1楼-- · 2019-07-16 11:36
vin=1v,增益范围为0-40db,vg=0.5,增益为30db，输出电压为15.8V，说明已超出线性范围，vout应保持最高电压 最佳答案
